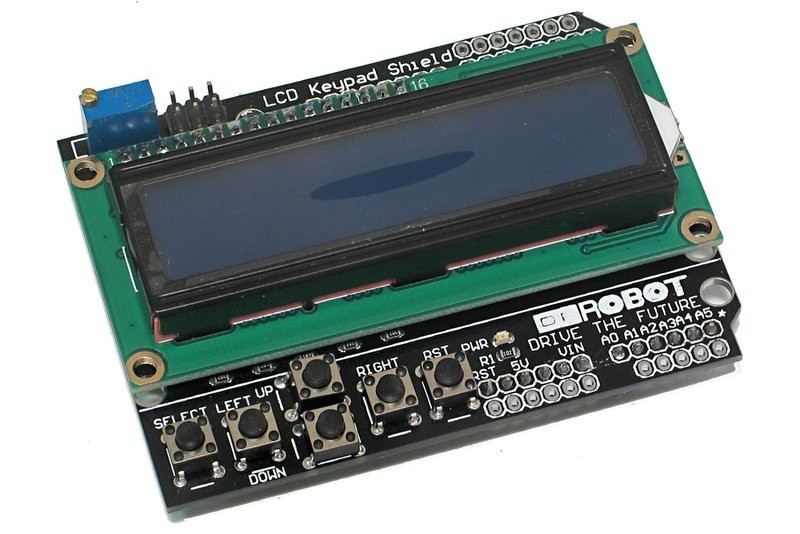

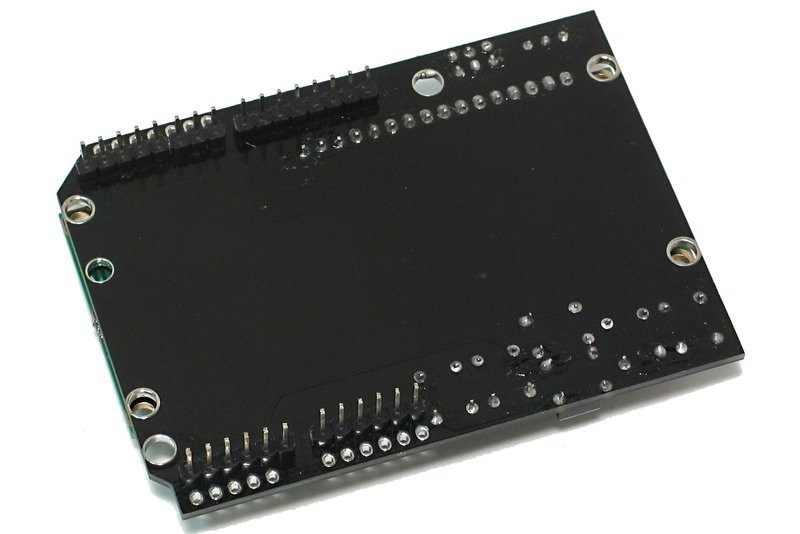

ARDUINO YHTEENSOPIVA LCD 2X16 SHIELD KUUDELLA NÄPPÄIMELLÄ

LCD216SHIELD

11 kappaletta

Varastossa

17,98 €

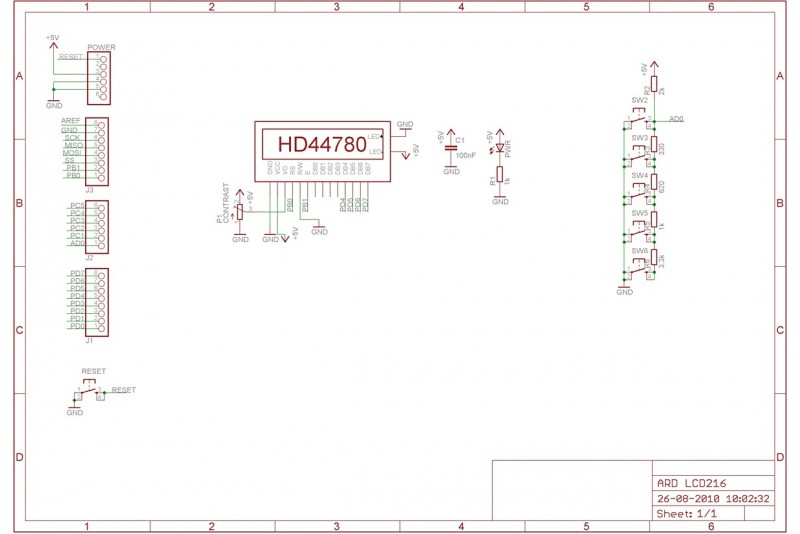

  • varaa ARDUINO-pinnit 4, 5, 6, 7, 8, 9 ja 16 (merkitty piirikortille)
  • PWR-ledi
  • ICSP-liitin kalustettuna
  • tietoja näytöstä:
    • perus HD44780-yhteensopiva 2x16 merkkinen LCD-näyttö
    • sininen tausta, valkoiset merkit
    • LED-taustavalo
    • kontrastinsäädössä monikierrostrimmeri
  • tietoja näppäimistä:
    • RESET
    • vastusketju jonka painalluksen muodostama jännitetaso on luettavissa analog input A0 pinnistä (SELECT, LEFT, RIGHT, UP, DOWN)
  • tietoja käytöstä:
    • käyttää Arduinon mukana tulevaa LiquidCrystal.h -kirjastoa
    • alustus pinnityksellä LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
  • mitat: 79 x 58 x 12 mm
    • koko kakku esim. Arduino Uno:n kanssa maks. 28 mm korkea

Huom! Malli vaihtunut 3.3.2015.

Partcon Pajasta vinkkiä

Tutkittiin painikkeiden jännitejakoketjun tuottamia lukuarvoja Arduinon analogRead(A0) -funktiolla. Kun mitään ei paineta antaa 5V vastaavan luvun eli 1023. Tässäpä mittaukset:

SELECT: 641LEFT: 409RIGHT: 0UP: 98

Kytkimien syöttöjännitteen voi vaihtaa 3,3V (STM32NUCLEO) käyttöön vaihtamalla R2 syötön. Vaatii hieman käsinäppäryyttä kuitenkin.
