Arduino Uno Rev3 SMD (A000073)

ARD-A000073

23 kappaletta

Varastossa

Valmistajan kotisivu

28,40 €

Alkuperäinen Arduino® A000073 - Arduino Uno Rev3 SMD on varustettu edullisemmalla pintaliitosversiolla ATMEGA328 mikrokontrollerista.

Arduino Uno Rev3 SMD perustuu ATmega328:aan. Siinä on 14 digitaalista tulo-/lähtöpinniä (joista 6 voidaan käyttää PWM-ulostuloina), 6 analogista sisääntuloa, 16 MHz:nkellotaajuus (CSTCE16M0V53-R0), USB-yhteys, virtaliitin, ICSP header ja reset-painike. Se sisältää kaiken tarvittavan mikrokontrollerin tukemiseksi; liitä se yksinkertaisesti tietokoneeseen USB-kaapelilla tai käytä sitä AC-DC-sovittimella tai akulla aloittaaksesi.

Uno eroaa kaikista edeltävistä laudoista siinä, että se ei käytä FTDI USB-sarjaohjainpiiriä.

R3-version lisäominaisuudet ovat:

  • ATmega16U2 8U2:n sijaan USB-Sarja-muuntimeen.
  • 1.0 pinout: lisätty SDA- ja SCL-nastat TWI-viestintää varten sijoitettu lähelle AREF-nastaa ja kaksi muuta uutta nastaa sijoitettu lähelle RESET-nastaa, IOREF, joka mahdollistaa shieldien mukautumisen laudan tarjoaman jännitteen mukaan.
  • vahvempi RESET-piiri.

Speksit

MicrocontrollerATmega328P
Operating Voltage5V
Input Voltage (recommended)7-12V
Input Voltage (limit)6-20V
Digital I/O Pins14 (of which 6 provide PWM output)
PWM Digital I/O Pins6
Analog Input Pins6
DC Current per I/O Pin20 mA
DC Current for 3.3V Pin50 mA
Flash Memory32 KB (ATmega328P) of which 0.5 KB used by bootloader
SRAM2 KB (ATmega328P)
EEPROM1 KB (ATmega328P)
Clock Speed16 MHz
LED_BUILTIN13
Length68.6 mm
Width53.4 mm
Weight25 g

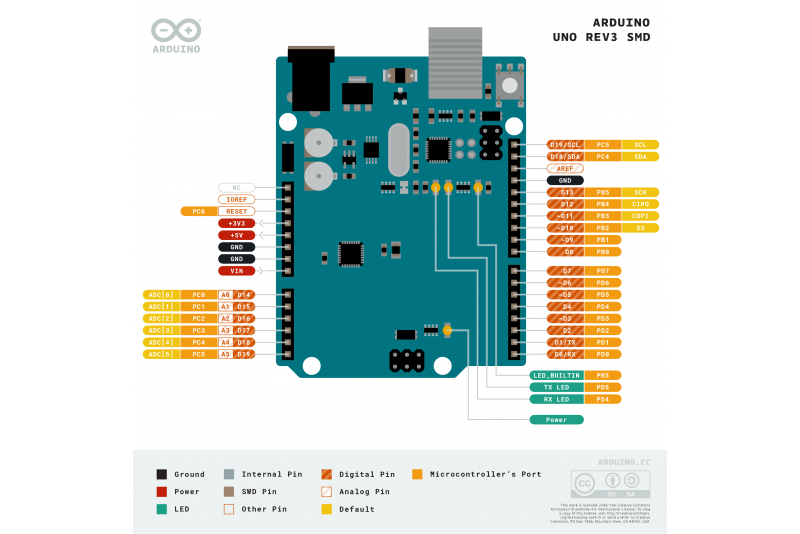

Pinout

Download the full pinout diagram as PDF here.

EAN7630049200074
Klikkaa tarkemmat tiedot
ValmistajaArduino
Valmistajan malliA000073
ProsessoriAVR (ATMEGA328)
Kellotaajuus16MHz
