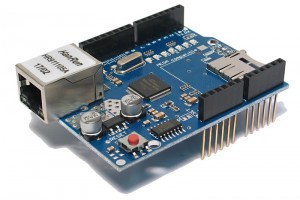

ARDUINO SHIELD ETHERNET W5100

Ominaisuudet

• Arduino UNO R3 -yhteensopiva
• toteuttaa Ethernet 10/100 verkkoyhteyden
• SPI-ohjelmoitava
• mukana microSD -muistikortinlukija
• kortilla reset-painike

Speksit

• Operating voltage 5V (supplied from the Arduino Board)
• Ethernet Controller: W5100 with internal 16K buffer
• Connection speed: 10/100Mb
• Connection with Arduino on SPI port
• The Shield  contains a number of informational LEDs
• PWR: indicates that the board and shield are powered
• LINK: indicates the presence of a network link and flashes when the shield transmits or receives data
• FULLD: indicates that the network connection is full duplex
• 100M: indicates the presence of a 100 Mb/s network connection (as opposed to 10 Mb/s)
• RX: flashes when the shield receives data
• TX: flashes when the shield sends data
• TX: flashes when the shield sends data
• COLL: flashes when network collisions are detected

Toimitus

• W5100 Ethernet Shield for Arduino X1

Linkkivinkit

• Manual
• Ethernet library
• W5100 DataSheet
• Ethernet Switch Resistors

Asiakkaan Vinkki

• "Arduino Ethernet Shield WS5100:een täytyy tinata 100 ohmin vastukset ethernet-liittimen pinneihin 1-2 ja 3-6. Muuten palikka ei toimi ethernet-kytkimeen kytkettynä, vaikka toimii reitittimeen tai hubiin kytkettynä."
