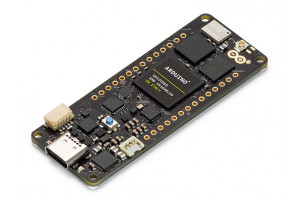

Arduino Portenta H7 (ABX00042)

Arduino® Portenta H7 on kaksiytiminen mikrokontrollerilauta, joka sisältää 480 MHz:n Arm® Cortex®-M7 sekä 240 MHz:n Arm® Cortex®-M4-mikrokontrollerit. Tämä mahdollistaa korkean tason koodin ja reaaliaikaisten tehtävien yhtäaikaisen suorittamisen. On esimerkiksi mahdollista suorittaa Arduino-käännöskoodia ja MicroPython-koodia samaan aikaan. Remote Procedure Call-mekanismi mahdollistaa toisen prosessorin funktioiden kutsumisen saumattomasti.

Ominaisuudet

• STM32H747 dual-core processor with graphics engine
• 8MB SDRAM
• 16MB NOR Flash
• 10/100 Ethernet Phy
• USB HS
• NXP SE050C2 Crypto
• WiFi/Bluetooth-moduuli
• Ulkoinen antenni
• DisplayPort- tuki USB-C:n kautta

Tekniset tiedot

• Microcontroller: STM32H747XI kaksisydäminen Cortex®-M7+M4 32-bittinen vähävirtainen ARM MCU
• Muisti: 8MB SDRAM
• Tallennustila: 16MB NOR Flash
• Radiomoduuli: Murata 1DX kaksinkertainen WiFi 802.11b/g/n 65Mbps ja Bluetooth 5.1 BR/EDR/LE
• Syöttöjännite (USB/VIN): 5
• Sisäinen käyttöjännite: 3.3V
• Tuettu akku: Li-Po Single Cell, 3.7V, 700mAh vähimmäiskapasiteetti (integroitu lataussiru)
• Käyttövirta: 2.95μA Standby-tilassa (Backup SRAM OFF, RTC/LSE ON)
• Näyttöliitäntä: MIPI DSI -isäntä ja MIPI D-PHY liitäntä matalan nastamäärän suuren näytön kanssa kommunikointiin
• GPU: Chrom-ART graafinen laitteistokiihdytin™
• Ajastimet: 22 ajastinta ja vahtia
• UART: 4x porttia (joista 2 tukee flow controlia)
• Ethernet PHY: 10/100Mbps (vain laajennusportin kautta)
• SD-kortti: Liitäntä SD-kortin liittimelle (vain laajennusportin kautta)
• Käyttölämpötila: -40°C to +85°C (pois lukien langaton moduuli) / -10°C to +55°C (sisältäen langattoman moduulin)
• MKR-liittimet: Käytä mitä tahansa olemassa olevia Arduino MKR-laajennuskortteja
• High-density Connectors: Kaksi 80-nastaista liitintä mahdollistaa pääsyn kaikkiin H7:n oheislaitteisiin
• Camera Interface: 8-bittinen, jopa 80MHz
• ADC: 3x ADC:tä, joiden maksimiresoluutio on 16 bittiä (jopa 36 kanavaa, jopa 3,6 MSPS)
• DAC: 2x 12-bittinen DAC (1 MHz)
• USB-C: Isäntä/Laite, DisplayPort ulostulo, High/Full Speed, Power delivery

Linkit

• Datalehti
• Piirikaaviot
• ARDUINO DOCS - Portenta H7

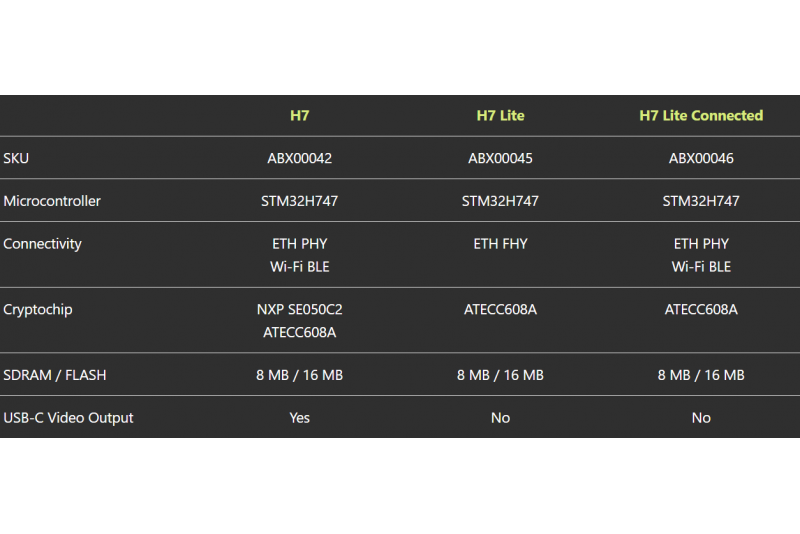

• What is the difference between Portenta H7, Lite and Lite Connected?
