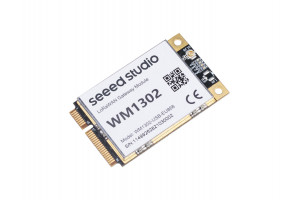

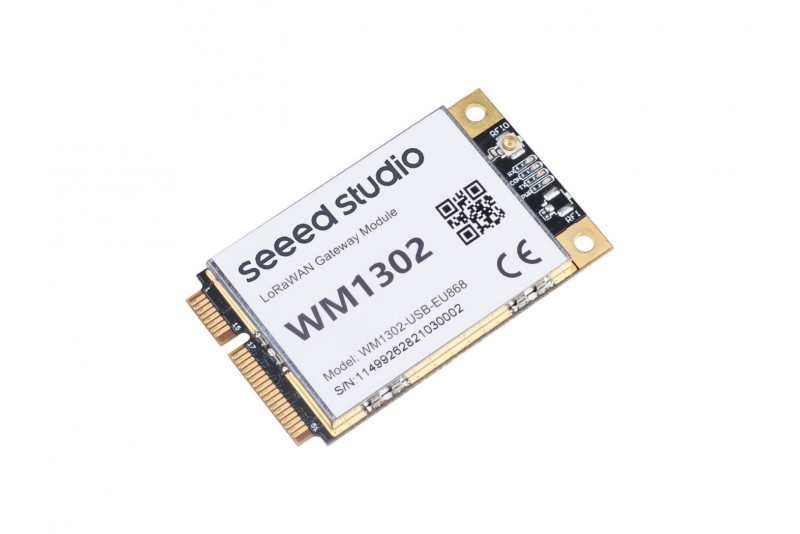

WM1302-moduuli on uuden sukupolven pitkän kantaman yhdyskäytävämoduuli mini-PCIe-muodossa, joka perustuu Semtech® SX1302 -tekniikkaan. Se kuluttaa erittäin vähän virtaa, tarjoaa erinomaisen suorituskyvyn ja on CE-, FCC- ja Telec-sertifioitu.
Ominaisuudet:
- Semtech® SX1302 -baseband LoRa® -siru, erittäin alhainen virrankulutus ja korkea suorituskyky.
- Mini-PCIe-muotoinen, standardinmukaisella 52-napaisella kultaisella liittimellä, helppo integroida erilaisiin yhdyskäytävälaitteisiin.
- Erittäin alhainen käyttölämpötila, ei tarvitse ylimääräistä lämmönpoistoa, mikä pienentää LoRaWAN-yhdyskäytävän kokoa.
- Korkea herkkyys jopa -139 dBm @SF12 SX1250 TX/RX-etupäässä; TX-teho jopa 26 dBm @3,3 V.
- Sertifioitu CE(EU868), FCC ID(US915) ja TELEC(AS923) -sertifikaateilla. Yksinkertaistaa lopputuotteen sertifiointia.
Tekniset tiedot:
| Alue | EU868 | |
|---|---|---|
| Taajuus | 863–870 MHz | |
| Herkkyys | -125 dBm @125 K/SF7 -139 dBm @125 K/SF12 | |
| Lähetysteho | 26 dBm (3,3 V:n virtalähteellä) | |
| LEDit | Virta: Vihreä Konfigurointi: Punainen TX: Vihreä RX: Sininen | |
| Muoto | Mini PCIe, 52-napainen kultainen liitin | |
| Virrankulutus (SPI-versio) | Valmiustila: 7,5 mA TX-maksimiteho: 415 mA RX: 40 mA | |
| Virrankulutus (USB-versio) | Valmiustila: 20 mA TX-maksimiteho: 425 mA RX: 53 mA | |
| LBT (Listen Before Talk) | Tuki | |
| Antenni liitin | U.FL | |
| Käyttölämpötila | -40 °C – 85 °C | |
| Mitat | 30 mm (leveys) × 50,95 mm (pituus) | |
| Sertifiointi | CE | |
