TTGO T-Display ESP32 1.14" Display Module-Presolder Header

Hardware Specifications:

• Piirisarja: ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
• FLASH-muisti: QSPI flash 4MB
• SRAM: 520 KB SRAM
• Painike: Reset
• USB to TTL IC: CP2104
• Modulaarinen liitintä: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, ADC, kondensaattorin kosketusanturi, DACLNA-esivahvistin
• Näyttö: IPS ST7789V 1.14 Inch
• käyttöjännite: 2.7V-4.2V
• Työskentelyvirta: About 60MA
• Lepovirta: Noin 120uA
• Käyttölämpötila-alue: -40℃ ~ +85℃
• Koko ja paino: 51.52 x 25.04 x 8.54mm(7.81g)

Power Supply Specifications:

• Virtalähde: USB 5V/1A
• Latausvirta: 500mA
• Akku: 3.7V litiumparisto (ei sisälly)
• JST-liitin: 2Pin 1.25mm
• USB: Type-C

Wi-Fi:

• Standardi: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
• Protokolla: 802.11 b/g/n(802.11n，speed up to150Mbps)A-MPDU and A-MSDU polymerisaatio, tuki 0.4μS suojausväli
• Taajuusalue: 2.4GHz~2.5GHz(2400M~2483.5M)
• Lähetysteho: 22dBm
• Viestintäetäisyys: 300m

Bluetooth:

• Protokolla: Täyttää Bluetooth v4.2BR/EDR ja BLE standardin
• Radiotaajuus: -97dBm herkkyydellä NZIF-vastaanotin Luokka1,-Luokka2&Luokka3 lähetin AFH:lla
• Äänitaajuus: CVSD&SBC - äänitaajuus

Software specification:

• Wi-Fi tila: Station/SoftAP/SoftAP+Station/P2P
• Turvamekanismi: WPA/WPA2/WPA2-Enterprise/WPS
• Salaustyyppi: AES/RSA/ECC/SHA
• Laiteohjelmiston päivitys: UART download/OTA（Verkon/isäntäkoneen kautta laiteohjelmiston lataaminen ja kirjoittaminen）
• Ohjelmistokehitys: Tuki pilvipalvelinkehitykselle /SDK käyttäjän laiteohjelmistokehitystä varten
• Verkkoprotokolla: IPv4、IPv6、SSL、TCP/UDP/HTTP/FTP/MQTT
• Käyttäjäkonfigurointi: AT + Ohjesarja, pilvipalvelin, android/iOS - app
• Käyttöjärjestelmä: FreeRTOS

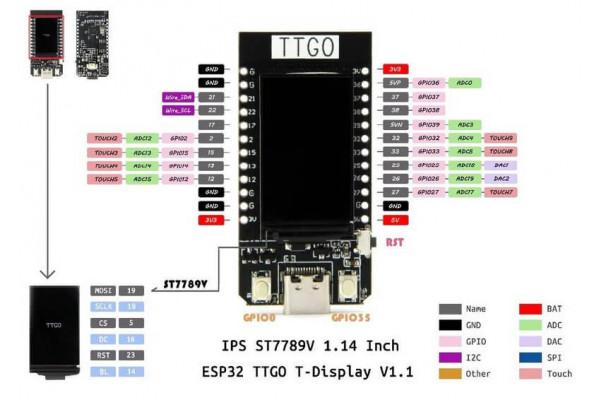

Pin Diaram:

Toimitus

• 1 x TTGO T-Display
• 1 x Charging Cable
• 2 x 12-way Straight Male pin header
