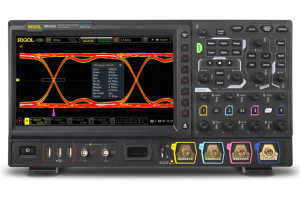

Uusi Ale! Rigol MSO8204A SEKASIGNAALIOSKILLOSKOOPPI 2GHZ 4CH 10GSa/s Näytä suurempana

Rigol MSO8204A OSKILLOSKOOPPI 2GHz 4CH 10GSa/s

RGMSO8204A

Vain toimitusmyyntinä

Valmistajan kotisivu

12 950,35 €

-3 237,90 €

16 188,25 €

MSO8204A - nelikanavainen sekasigaalioskilloskooppi 2GHz kaistanleveydellä ja maks. 10Gsa/s näytteistyksellä.

Rigol Q4/24-kampanja. Tämän oskilloskoopin ostajille MSO8000-BND ja MSO8000-BW20T30-optiopaketit 90% alennuksella. Lisää optiopaketit erikseen ostoskoriin. Tarjoukset voimassa 31.12.2024 asti.

Rigol MSO8000-sarja perustuu Rigolin itse kehittämään Phoenix-piirisarjaan ja UltraVision II-alustaan. MSO8000-sarjan korkea kaistanleveys mahdollistaa monenlaisten korkeataajuuksisten ilmiöiden ja järjestelmien analyysin.

Nopeiden digitaalisten järjestelmien analyysi helpottuu oskilloskoopin eye diagram-toiminnolla ja värinän analysointitoiminnoilla.

Aika-alueen lisäksi oskilloskooppi mahdollistaa myös taajuusspektrin monipuolisen tarkastelun edistyneellä FFT-tilalla. Koko oskilloskoopin taajuuskaistan kattava FFT pystytään laskemaan jopa 1Mpts aaltomuotodatasta ja se tukee  jopa 15 taajuushuipun automaattista etsintää.

Lisävarusteina saatavissa mm. 16-kanavainen logiikka-analysaattori, 2-kanavainen 200MSa/s signaaligeneraattori ja reaaliaikainen eye diagram-tila.

Ominaisuudet

  • Kaistanleveys: 2GHz, päivitettävissä 3GHz
  • 4 analogista kanavaa
  • Jopa 10 GSa/s reaaliaikainen näytteenottotaajuus
  • Muistin syvyys: 500 Mpts
  • Korkea aaltomuotojen tallennusnopeus 600 000wfm/s
  • Jopa 450 000 kehystä laitteiston reaaliaikaista ja keskeytyksetöntä aaltomuotojen tallennusta ja toistoa
  • Itsenäinen haku, navigointinäppäimet ja tapahtumatietokanta
  • 10.1 tuuman kapasitiivinen monikosketusnäyttö
  • Useita liitäntöjä saatavilla: USB HOST ja DEVICE, LAN (LXI), HDMI, TRIG OUT ja USB-GPIB

Kattavat optiot toiminnallisuuksissa ja suorituskyvyssä. Tarkemman listan löydät valmistajan sivuilta.

Rigol MSO8000 Sarjan Oskilloskooppien Vertailutaulukko

Malli

Kaistanleveys

Analogiset kanavat

Digitaaliset kanavat

Reaaliaikainen näytteenottotaajuus

Max. muistin syvyys

Aaltomuotojen tallennusnopeus

MSO8204A

2GHz

4

16(probe opt.)

10 GSa/s

500 Mpts

600 000 wfms/s

MSO8154A

1.5GHz

4

16(probe opt.)

10 GSa/s

500 Mpts

600 000 wfms/s

MSO8074A

750 MHz

4

16(probe opt.)

10 GSa/s

500 Mpts

600 000 wfms/s

Toimitus sisältää

  • MSO 8204A oskilloskooppi
  • Kaksi matalan impedanssin RP6150A-probea
  • Neljä korkean impedanssin RP3500A-probea
  • Etupaneelin suojakotelo MSO0800-FPC
  • Virtajohto
  • USB-kaapeli

Käyttöoppaat

Klikkaa tarkemmat tiedot
TuoteperheRigol MSO8000A
ValmistajaRigol
Valmistajan malliMS8204A
Käyttöohjeetenglanninkielinen, suomenkielinen pyydettäessä (pdf-muodossa)
Tehdastoimitusaika3 viikkoa
Laajennettu takuu3 vuotta
Kanavat4+16
Kaistanleveys2GHz
Näytemuisti500M
Näytteenottotaajuus10GS/s
Näyteresoluutio8bit
