reRouter CM4 4/32GB +KOTELO

SEEED 110110110

1 kappale

Varastossa

Huom: Viimeinen tuote varastossa!

Valmistajan kotisivu

247,86 €

Seeed Studio 110110110 - reRouter reititin/PC, jossa on Raspberry Pi Compute Module 4, kaksi Gigabit Ethernet -verkkokorttia, 4 GB RAM / 32 GB eMMC, OpenWRT esiasennettuna

Huom! Tässä versiossa tulee mukana CM4 moduuli (CM4104032) OpenWRT esiasennettuna, emolevy kahdella verkkoliitännällä sekä kotelo ja virtalähde.

TUOTTEEN TIEDOT

Ominaisuudet

  • Powered by Raspberry Pi Compute Module 4, jossa on 4GB RAM/ 32GB eMMC.
  • Kompakti koko (75x64x21mm) ja runsaasti I/O-oheislaitteita.
  • Kaksi Gigabit Ethernet -liitäntää ja esiasennettu OpenWrt-firmaohjelmisto ohjelmistoreitinsovellusten toteuttamiseksi
  • Kamera-/näyttöliitännät MIPI CSI-, MIPI DSI- ja micro-HDMI-liitäntöjen avulla.
  • Sisäänrakennettu kaksi USB 3.0 -liitäntää ja ylimääräinen 9-nastainen USB 3.0 -liitäntä lisää ulkoisia portteja varten.
  • Micro-SD-korttipaikka järjestelmäkuvan lataamista varten CM4:n muussa kuin eMMC-versiossa.
  • Lisää laajennettavuutta FPC-liittimen kautta (I2C, SPI)
  • Ulkoisen tuulettimen tuki tuulettimen virtaliittimellä
  • Virta USB Type-C:n avulla
  • Alumiiniseoksesta valmistettu yläosa, jossa on suuri jäähdytyselementti parempaa lämmönhukkaa varten
  • PC/ABS-kotelo, jossa on parempi suojaus, joka soveltuu teollisiin sovelluksiin
  • Kotelossa pitkät kumijalat parempaa vakautta varten, kun se asetetaan tasaiselle pinnalle
  • Avaimenreikäaukkoinen seinäkiinnike, jossa on mahdollisuus ripustaa kahdessa suunnassa
  • DIN-kiskokiinnitystuki, jossa on 3 kiinnitysreikää

Kuvaus

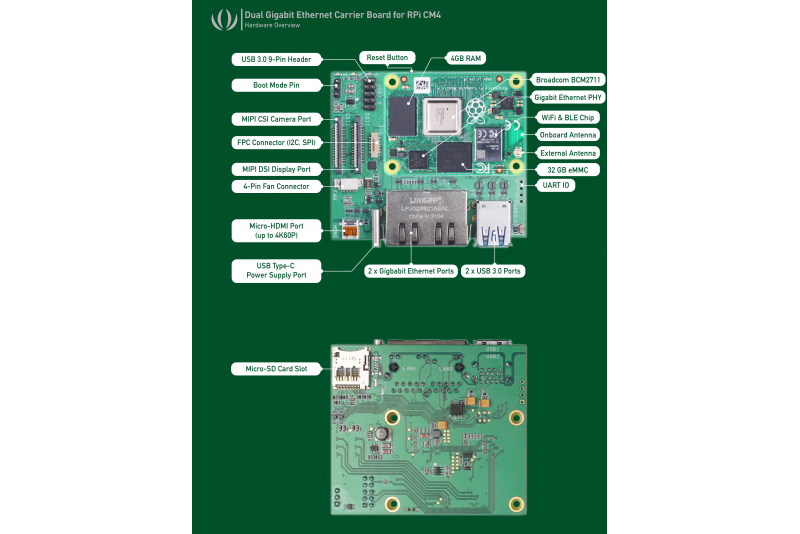

Raspberry Pi Compute Module 4:n käyttämä Dual Gigabit Carrier Board on varustettu kahdella Gigabit Ethernet -portilla ja kahdella USB 3.0 -portilla, joten se soveltuu pehmeisiin reitittimen sovelluksiin, kun laitteisto pidetään minimissä. Olemme esiasentaneet Raspberry Pi Compute Module 4:n, jossa on 4 Gt RAM-muistia ja 32 Gt eMMC-muistia, nopeiden käynnistymisaikojen ja sujuvan kokonaiskokemuksen mahdollistamiseksi. Voit myös korvata asennetun CM4:n haluamallasi CM4:llä!

Kahdesta Gigabit Ethernet -portista (RJ45) toinen on liitetty CM4-moduulin Gigabit Ethernet PHY:hen, joka perustuu Broadcom BCM54210PE:hen. Toisaalta toinen Gigabit Ethernet -portti on kytketty Microchipin LAN7800:aan, joka on USB 3.0:sta GbE:hen (Gigabit Ethernet Bridge). USB 3.0 -liitäntä on laajennettu CM4-moduulin PCIe-liitännästä. Lisäksi molemmat portit voivat tukea jopa 1 Gbps:n nopeuksia.

Moduulissa on useita I/O-oheislaitteita, kuten MIPI CSI, MIPI DSI, micro-HDMI näyttöjen/kameroiden liittämiseen, vakiomallinen 9-nastainen USB 3.0 -liitäntä lisää USB-laajennusta varten, micro-SD-korttipaikka ja FPC-liitin säilyttäen samalla kompaktin muotokertoimen! Tämä piirilevy on ihanteellinen HTPC-valmistajille, Linux-kehittäjille, ohjelmistoreitittimien harrastajille ja suurimmalle osalle tavallisista Raspberry Pi -käyttäjistä.

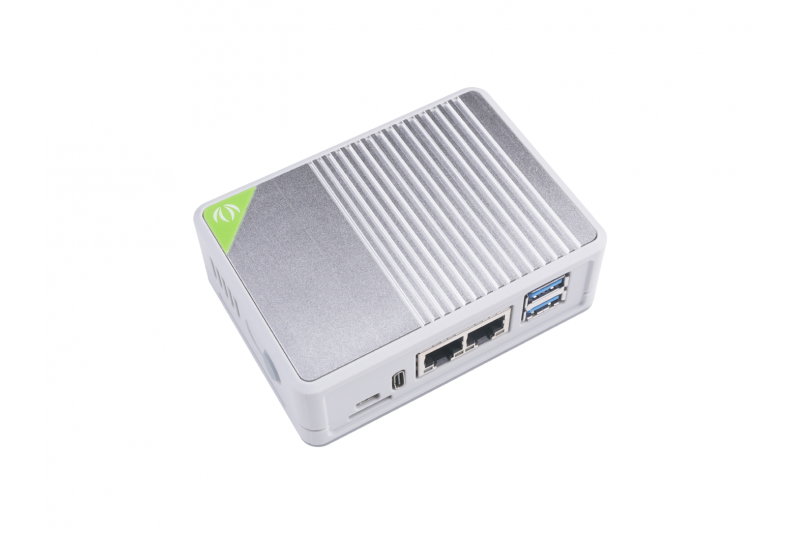

Mukana tulee myös PC/ABS-kotelo, jonka päällä on alumiiniseos, jossa on suuri nielu CM4:n jäähdyttämiseksi äärimmäisillä kuormituksilla. Se tarjoaa myös paremman suojan ja sopii käytettäväksi teollisissa sovelluksissa.

OpenWrt esiasennettuna

Compute Module 4:n mukana toimitetaan valmiiksi asennettu OpenWrt-firmaohjelmisto. Tämä tarkoittaa, että sinun tarvitsee vain purkaa paketti, ottaa kortti ulos, liittää se olemassa olevaan kotiverkkoon ja sinulla on oma minireititin!

OpenWrt on avoimen lähdekoodin Linux-käyttöjärjestelmä, joka toimii sulautetuissa laitteissa/reitittimissä. Se tarjoaa enemmän ominaisuuksia, suorituskykyä ja turvallisuutta kuin perinteinen reititin. Siinä on tiedostojärjestelmä, joka on täysin kirjoitettavissa, ja se sisältää paketinhallintajärjestelmän. Voit hyödyntää näitä paketteja eri tavoin sovelluksiisi sopiviksi. Kun liität tämän piirilevyn kotiverkkoon ja käytät reititintä verkkoselaimella, saat näkyviin kauniin ja interaktiivisen kojelaudan seuraavasti.

Voit navigoida tässä kojelaudassa, ja saat käyttöösi joukon ominaisuuksia, kuten esim:

  • Verkon kokonaissuorituskyvyn parantaminen, kun useita laitteita on kytketty toisiinsa
  • Jaa tiedostoja laitteiden välillä suoraan reitittimeen liitetyn ulkoisen tallennusaseman kautta
  • Verkon turvallisuuden parantaminen
  • BitTorrent-asiakasohjelman käyttäminen reitittimestä käsin.
  • Liitä tulostin suoraan reitittimeen verkkotulostimen luomiseksi.
  • Rajoita tietyn laitteen kaistanleveyden käyttöä verkossa.
  • Aktiivinen jononhallinta
  • Verkon reaaliaikainen valvonta
  • Luo dynaaminen DNS
  • VPN-asiakkaan tai -palvelimen perustaminen
  • Mainosten estäminen verkossa

Hyödyntämällä edellä mainittuja ominaisuuksia sinulla on rajattomat mahdollisuudet tämän minireitittimen kanssa!

Tekniset tiedot

Kantokortti

Tekniset tiedotYksityiskohdat
VerkottuminenKaksi Gigabit Ethernet -liitäntää
USB 3.0 GbE:hen
(Gigabit Ethernet -silta)
Microchipin LAN7800
USB2 x USB 3.0 -portti
1 x 9-nastainen USB 3.0 -liitäntäliitin
TallennusMicro-SD-korttipaikka (lataa järjestelmäkuva muulle kuin eMMC CM4-versiolle)
Kamera1 x MIPI CSI -liitin
Näyttö1 x MIPI DSI-liitin
1 x Micro HDMI-liitin
FPCLiitäntä I2C:lle ja SPI:lle
Ulkoinen tuuletinVirtapistoke tuuletinta varten
Virta5V/3A USB Type-C-portin avulla
LAN7800 Industrial
Lämpötila-alue
-40°C - +85°C
Mitat75x64x21mm
Paino43g

Compute Module 4

Tekniset tiedotYksityiskohdat
ProsessoriBroadcom BCM2711 neliytiminen Cortex-A72 (ARM v8) 64-bittinen SoC @ 1,5 GHz.
Muisti4GB LPDDR4
Tallennustila32GB eMMC
Liitettävyys2,4 GHz:n ja 5,0 GHz:n IEEE 802.11b/g/n/ac Wi-Fi, Bluetooth 5.0, BLE sisäisellä ja ulkoisella antennilla varustettuna
Sisäänrakennettu Gigabit Ethernet PHY, joka tukee IEEE1588:aa.
1 × USB 2.0 -liitäntä
PCIe Gen 2 x1 -liitäntä
28 GPIO-signaalia
SD-korttiliitäntä SD-kortille tai ulkoiselle eMMC:lle
VideoKaksi HDMI-liitäntää (jopa 4Kp60 tuettu)
2-kaistainen MIPI DSI -näyttöliitäntä
2-kaistainen MIPI CSI -kameraliitäntä
4-kaistainen MIPI DSI -näyttöliitäntä
4-kaistainen MIPI CSI -kameraliitäntä
MultimediaH.265 (4Kp60 dekoodaus); H.264 (1080p60 dekoodaus, 1080p30 koodaus); OpenGL ES 3.0 grafiikka
Syöttöteho5V DC
Käyttölämpötila0 - +80°C
Mitat55 mm × 40 mm
Tuotannon käyttöikäRaspberry Pi Compute Module 4 on tuotannossa vähintään tammikuuhun 2028 asti.
VaatimustenmukaisuusTäydellinen luettelo paikallisista ja alueellisista tuotehyväksynnöistä on osoitteessa:
www.raspberrypi.org/documentation/hardware/raspberrypi/conformity.md

Sovellukset

  • Ohjelmistoreititin
  • IoT
  • Älykäs koti
  • Kameraprojektit

Osaluettelo

  • 1 x Dual Gigabit Ethernet Carrier Board Raspberry Pi CM4:lle, jossa on 4GB RAM, 32GB eMMC
  • 1 x Alumiinikotelo
  • 1 x Kansainvälinen seinäsovitin Virtalähde 5VDC 4A - Type-C (US/AU/UK/EU-pistokkeilla)

Linkit

Video

Klikkaa tarkemmat tiedot
ValmistajaSeeed Studio
Valmistajan malli110110110
Mitat75 x 64 x 21 mm
Paino43g
YhteensopivaRaspberry Pi Compute Module 4 (CM4)
ProsessoriARM Cortex-A72 (BCM2711)
Kellotaajuus1,5GHz
Muisti RAM4GB
Muisti FLASH32GB
VerkkoliitännätEthernet,BT,Wifi
