reRouter CM4 2/32GB +KOTELO

SEEED 110110205

1 kappale

Varastossa

Huom: Viimeinen tuote varastossa!

Valmistajan kotisivu

160,56 €

Seeed Studio 110110205 - RPi CM4 -pohjainen minireititin, jossa on räätälöity OpenWRT-firmware, 4 Gt RAM-muistia, 32 Gt tallennustilaa, kaksi Gigabit Ethernet -porttia ja kaksi USB 3.0 -porttia.

TUOTETIEDOT

Tämä minireititin on varustettu kahdella Gigabit Ethernet -portilla ja kahdella USB 3.0 -portilla, joten se soveltuu pehmeisiin reitittimen sovelluksiin, kun laitteisto pidetään minimissä. Siinä on esiasennettu Raspberry Pi Compute Module 4, jossa on 4 Gt RAM-muistia ja 32 Gt eMMC-muistia, mikä mahdollistaa nopeat käynnistymisajat ja sujuvan kokonaiskokemuksen.

Ominaisuudet

  • Nopeat käynnistymisajat ja sujuva kokonaiskokemus: Raspberry Pi Compute Module 4 ja 4GB RAM/32GB eMMC.

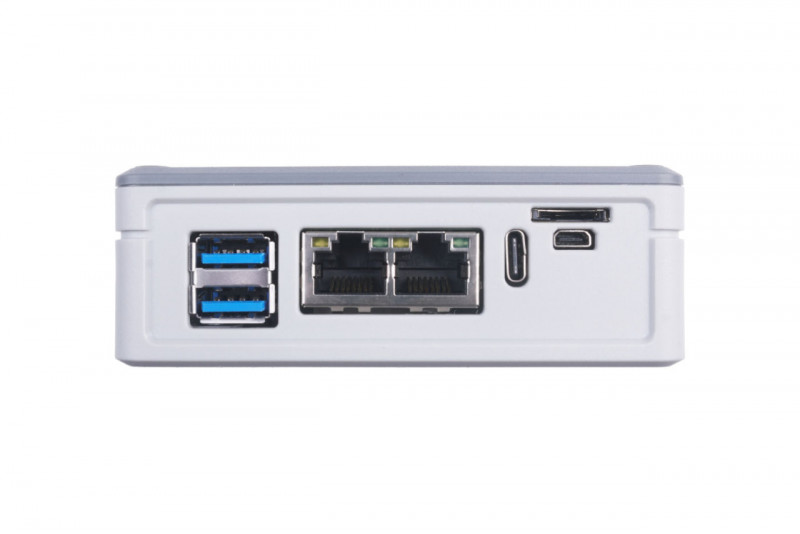

  • Kompakti ja erittäin integroitu: Kooltaan 75x64x21 mm, kaksi Gigabit Ethernet -porttia ja kaksi USB3.0-porttia.
  • Erittäin skaalautuva runsailla IO-oheislaitteilla: kaksi Gigabit Ethernet -liitäntää, Micro-SD-korttipaikka, micro-HDMI-liitäntä, USB 3.0, MIPI CSI, MIPI DSI jne.
  • Helppo ottaa käyttöön vakaasti: DIN-kiskokiinnitys ja avaimenreikäaukko mahdollistavat sen ripustamisen mihin tahansa.
  • Esiasennettu OpenWRT-firmaohjelmisto: Out-of-the-box, voi helposti toteuttaa ohjelmistoreitittimen sovelluksia.

Kahdesta Gigabit Ethernet -portista (RJ45) toinen on liitetty CM4-moduulin Gigabit Ethernet PHY:hen, joka perustuu Broadcom BCM54210PE:hen. Toinen Gigabit Ethernet -portti on kytketty Microchipin LAN7800:aan, joka on USB 3.0:sta GbE:hen (Gigabit Ethernet Bridge). USB 3.0 -liitäntä on laajennettu CM4-moduulin PCIe-liitännästä. Molemmat portit voivat tukea jopa 1 Gbps:n nopeuksia.

Moduulissa on useita I/O-oheislaitteita, kuten MIPI CSI, MIPI DSI, micro-HDMI näyttöjen/kameroiden liittämiseen, vakiomallinen 9-nastainen USB 3.0 -liitäntä lisää USB-laajennusta varten, micro-SD-korttipaikka ja FPC-liitin säilyttäen samalla kompaktin muotokertoimen! Tämä piirilevy on ihanteellinen HTPC-valmistajille, Linux-kehittäjille, ohjelmistoreitittimien harrastajille ja suurimmalle osalle tavallisista Raspberry Pi -käyttäjistä.

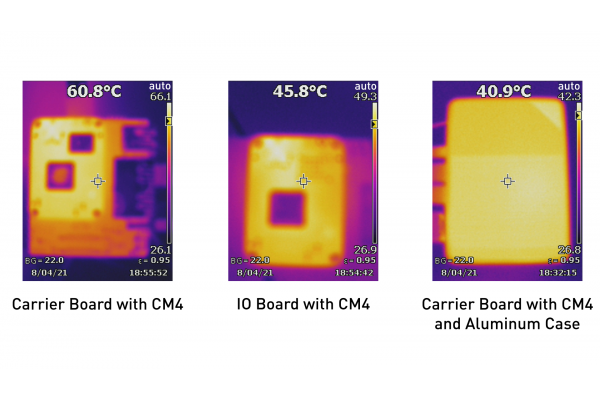

Mukana tulee myös PC/ABS-kotelo, jonka päällä on alumiiniseos, jossa on suuri nielu CM4:n jäähdyttämiseksi äärimmäisillä kuormituksilla. Se tarjoaa myös paremman suojan ja sopii käytettäväksi teollisissa sovelluksissa.

Kotelossa on pitkät kumijalat, jotka parantavat vakautta tasaiselle pinnalle asetettaessa. Voit kiinnittää tämän kotelon kahdella tavalla. Yksi on käyttää avaimenreikäaukkoista seinäkiinnikettä ja kiinnittää se seinään (voit kiinnittää sen kahteen eri asentoon). Toinen tapa on käyttää kolmea kiinnitysreikää ja asentaa DIN-kiskoon.

Esiasennettu OpenWRT

Compute Module 4:n mukana toimitetaan valmiiksi asennettu OpenWRT-ohjelmisto. Tämä tarkoittaa, että sinun tarvitsee vain purkaa paketti, ottaa kortti ulos, liittää se olemassa olevaan kotiverkkoon ja sinulla on oma minireititin!

Tekniset tiedot

Kannatinlevy

Tekniset tiedot

Yksityiskohdat

Verkkoyhteys

Kaksi Gigabit Ethernet -liitäntää

USB 3.0 GbE:hen

(Gigabit Ethernet -silta)

Microchipin LAN7800

USB

2 x USB 3.0 -portti

1 x 9-nastainen USB 3.0 -liitäntäliitin

Tallennus

Micro-SD-korttipaikka (lataa järjestelmäkuva muulle kuin eMMC CM4-versiolle)

Kamera

1 x MIPI CSI -liitin

Näyttö

1 x MIPI DSI-liitin

1 x Micro HDMI-liitin

FPC

Liitäntä I2C:lle ja SPI:lle

Ulkoinen tuuletin

Virtapistoke tuuletinta varten

Virta

5V/3A USB Type-C-portin avulla

LAN7800 Industrial

Lämpötila-alue

-40°C - +85°C

Mitat

75x64x21mm

Paino

43g

Compute Module 4

Tekniset tiedot

Yksityiskohdat

Prosessori

Broadcom BCM2711 neliytiminen Cortex-A72 (ARM v8) 64-bittinen SoC @ 1,5 GHz.

Muisti

2GB LPDDR4

Tallennustila

32GB eMMC

Liitettävyys

2,4 GHz:n ja 5,0 GHz:n IEEE 802.11b/g/n/ac Wi-Fi, Bluetooth 5.0, BLE sisäisellä ja ulkoisella antennilla varustettuna

Sisäänrakennettu Gigabit Ethernet PHY, joka tukee IEEE1588:aa.

1 × USB 2.0 -liitäntä

PCIe Gen 2 x1 -liitäntä

28 GPIO-signaalia

SD-korttiliitäntä SD-kortille tai ulkoiselle eMMC:lle

Video

Kaksi HDMI-liitäntää (jopa 4Kp60 tuettu)

2-kaistainen MIPI DSI -näyttöliitäntä

2-kaistainen MIPI CSI -kameraliitäntä

4-kaistainen MIPI DSI -näyttöliitäntä

4-kaistainen MIPI CSI -kameraliitäntä

Multimedia

H.265 (4Kp60 dekoodaus); H.264 (1080p60 dekoodaus, 1080p30 koodaus); OpenGL ES 3.0 grafiikka

Syöttöteho

5V DC

Käyttölämpötila

0 - +80°C

Mitat

55 mm × 40 mm

Tuotannon käyttöikä

Raspberry Pi Compute Module 4 on tuotannossa vähintään tammikuuhun 2028 asti.

Vaatimustenmukaisuus

Täydellinen luettelo paikallisista ja alueellisista tuotehyväksynnöistä on osoitteessa:

Asiakirjat - Tuotetietoportaali - Raspberry Pi

Sovellus

  • Ohjelmistoreititin
  • IoT-sovellukset
  • Älykäs koti
  • Kameraan / videoon liittyvät projektit

Osaluettelo

  • Dual Gigabit Ethernet Carrier Board Raspberry Pi CM4:lle, jossa on 2GB RAM, 32GB eMMC x1
  • Alumiinikotelo x1
  • Kansainvälinen seinäsovitin Virtalähde 5VDC 4A - Type-C (US/AU/UK/EU-pistokkeilla) x1

Linkit

Video

Klikkaa tarkemmat tiedot
ValmistajaSeeed Studio
Valmistajan malli110110205
Mitat75 x 64 x 21 mm
Paino43g
YhteensopivaRaspberry Pi Compute Module 4 (CM4)
ProsessoriARM Cortex-A72 (BCM2711)
Kellotaajuus1,5GHz
Muisti RAM2GB
Muisti FLASH32GB
VerkkoliitännätEthernet,BT,Wifi
