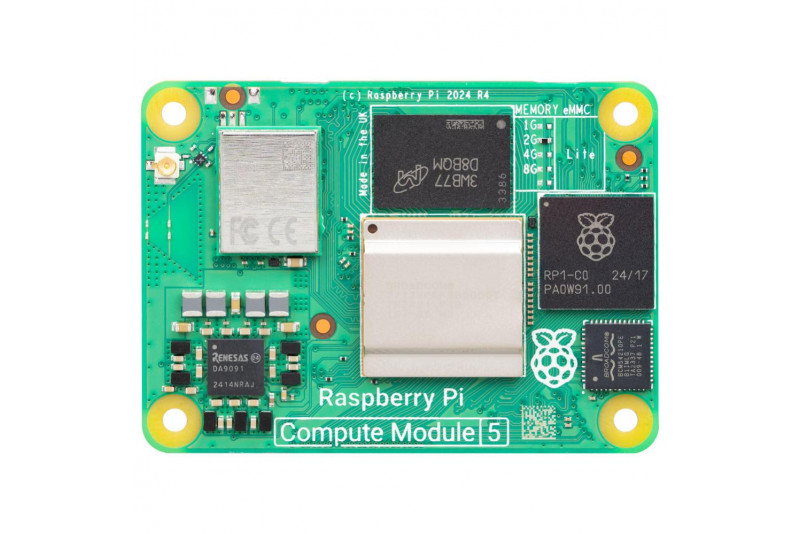

RASPBERRY CM5, 2GB RAM, 0GB eMMC (Lite)

Raspberry CM5 moduulikortti on jotakuinkin yhteensopiva CM4 moduulikorttien kanssa, mutta tarkista kuitenkin CM4 käyttöön suunnitellun emolevyn osalta ennen käyttöä. Form-factor on sama 55 x 40 mm ja kortilla on samat 100-pinniset HD liittimet. Raspberry Pi 5 korteilla oleva BCM2712 SoC-piiri on suorituskyvyltään tehokkaampi kuin Pi 4:sta tuttu edeltäjänsä BCM2711. Yhtenä erona voi mainita suorituskykyisemmän PCIe Gen 2.0 liitännän.

Tekniset tiedot

• 55 mm × 40 mm × 4,7 mm moduuli
• 4 × M2.5 kiinnitysreikää
• Broadcom BCM2712 neliytiminen 64-bittinen Arm Cortex-A76 (Armv8) SoC @ 2,4 GHz
• Muistivaihtoehdot:
  • 1GB, 2GB, 4GB, 8GB LPDDR4-4267 SDRAM ECC:llä
  • 0GB, 16GB, 32GB tai 64GB eMMC flash-muisti
• Sertifioidun radiomoduulin vaihtoehdot:
  • 2,4 GHz, 5,0 GHz IEEE 802.11 b/g/n/ac langaton
  • Bluetooth 5.0, BLE
  • Sähköinen kytkin piirilevyn jäljen tai ulkoisen antennin valitsemiseksi
• Gigabit Ethernet PHY, joka tukee IEEE 1588
• 1 × PCIe x1 root complex, Gen 2 (5Gbps)
• 1 × USB 2.0 portti (nopea)
• 2 × USB 3.0 porttia, jotka tukevat samanaikaista 5Gbps toimintaa
• Jopa 30 × GPIO, jotka tukevat joko 1,8V tai 3,3V signaalointia ja oheislaitteita:
  • Jopa 5 × UART
  • Jopa 5 × I2C
  • Jopa 5 × SPI
  • 1 × SDIO-liitäntä
  • 1 × DPI (rinnakkainen RGB-näyttö)
  • 1 × I2S
  • Jopa 4 × PWM-kanavaa
  • Jopa 3 × GPCLK-lähtöä
• 2 × HDMI 2.0 porttia (tukee jopa 4Kp60 molemmissa porteissa samanaikaisesti)
• 2 × 4-lane MIPI porttia, jotka tukevat sekä DSI (näyttöportti) että CSI-2 (kameraportti)
• 4Kp60 HEVC-dekooderi
• OpenGL ES 3.1 grafiikka, Vulkan 1.2
• 1 × SDIO 2.0 (CM5 Lite)

Huom! Pidetään tuotantossa vähintään tammikuuhun 2036 asti

Dokumentit

• Raspberry Pi Compute Module 5 tuote-esite
• Raspberry Pi Compute Module 5 tietolomake
• Raspberry Pi Compute Module 5 suunnittelutiedostot
