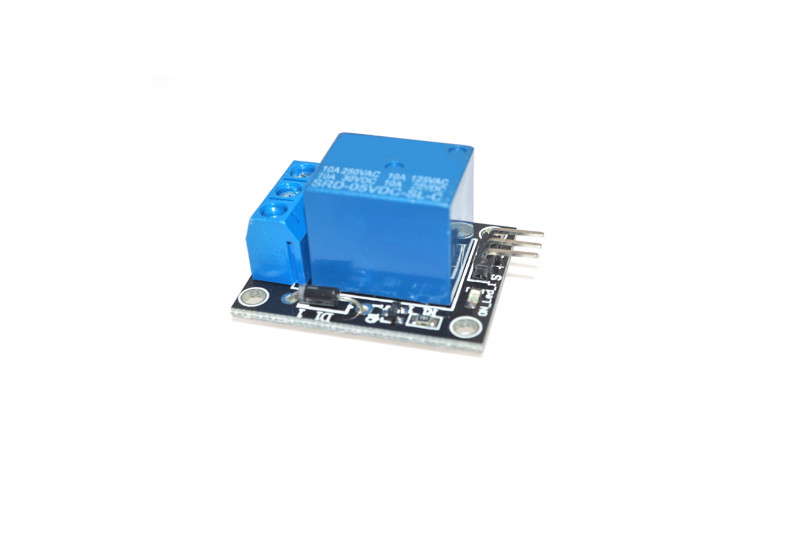

Aktiiviselle releen ohjaukselle on oma punainen merkkiledi. Vihreä ledi kertoo VCC-käyttöjännitteen tilan. Ohjaustransistorilla (PNP) yhden kilon kantavastus. Rele 10A luokituksella. Releen kelan käyttöjännite 5VDC. Ohjaus tapahtuu kytkemällä INx -pinni GND-pinniin. Rele vaihtaa tilaansa ja punainen ledi palaa. Virtaa kulkee tällöin pinnin kautta n. 4mA. Kokonaisvirta releen vetäessä n. 80mA@5V.
Huom! Ei ammattikäyttöön. Älä käytä verkkojännitteisten laitteiden ohjaukseen. Ainoastaan alle 50VAC/DC.
