Arduino Uno R4 Minima (ABX00080)

ARDUINO UNO R4M

91 kappaletta

Varastossa

Valmistajan kotisivu

24,20 €

3+22,98 €
10+21,77 €

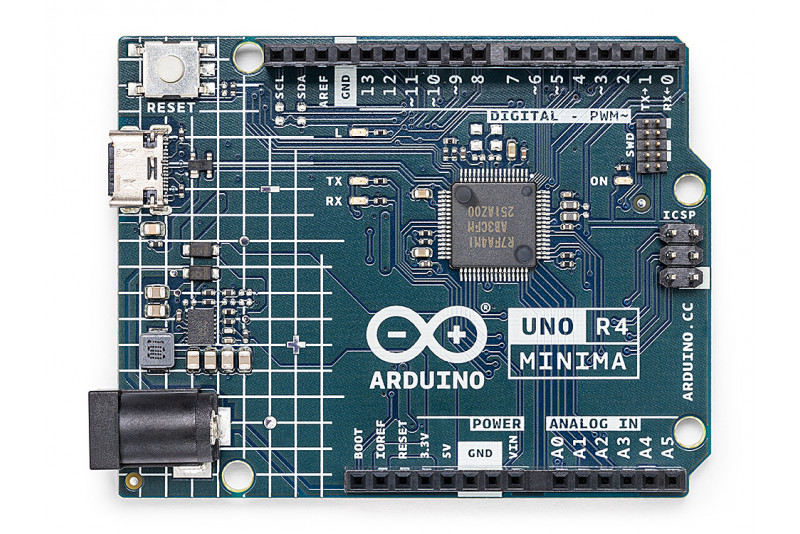

Alkuperäinen Arduino® ABX00080 - Uno R4 Minima - uudistettu painos erittäin suositusta Arduino Uno kehityskortista. Tehokkaampi Renesas RA4M1 ARM-pohjainen mikrokontrolleri istutettuna Uno formaatin piirilevylle ja edelleen perinteisellä viiden voltin meiningillä.

Uudistettu Arduino UNO R4 Minima on varustettu tehokkaalla Renesasin 32-bittisellä mikrokontrollerilla. Valmistaudu lisääntyneeseen prosessointitehoon, laajennettuun muistiin ja aivan uudenlaisiin oheislaitteisiin. Ja mikä parasta? Yhteensopivuus olemassa olevien shieldien ja lisävarusteiden kanssa säilyy lähes ennallaan.

Arduino tuoteperheeseen tullut uusi UNO R4 Minima on mainio lisä, joka sopii sekä aloittelijoille ja kokeneille elektroniikan harrastajille.

Mitä UNO R4 Minima tarjoaa

  • Laitteiston yhteensopivuus UNO-formaatin kanssa: UNO R4 Minima säilyttää saman formaattikoon, pinoutin ja 5 V:n jännitetasot kuin edeltäjänsä UNO R3. Tämä takaa onnistuneen siirtymisen olemassa oleville projekteille ja niissä käytettäville shield:lle.
  • Laajempi muisti ja nopeampi kellotaajuus: UNO R4 Minima tarjoaa suuremman ohjelmamuistin ja tehokkaamman suorituskyvyn, mikä antaa mahdollisuuden toteuttaa selvästi vaativampia tehtäviä edeltäjäänsä nähden.
  • Integroidut lisäoheislaitteet: UNO R4 Minima tuo mukanaan useita sisäisiä oheislaitteita, kuten 12-bittisen DAC analogisen lähdön, CAN BUS autoväyläliitännän ja OP AMP operaatiovahvistimen.
  • Laajennettu 24 V:n toleranssi: UNO R4 Minima tukee nyt laajempaa tulojännitettä, joka mahdollistaa jopa 24 V:n jännitelähteen käytön. Tämä helpottaa projekteja joissa on luontevampaa käyttää yhtä yhteistä jännitelähdettä.
  • SWD-liitin: Debuggaus on kriittinen osa mitä tahansa projektia. Kytke ulkoinen debuggeri UNO R4 Minima -korttiin ja seuraa järjestelmän sisäistä toimintaa.
  • HID-tuki: UNO R4 Minima kehityskortilla on sisäänrakennettuna HID (Human Interface Device) tuki. Kytkettäessä USB-kaapelilla tietokoneeseen, UNO R4 Minima voi toimia hiirenä tai näppäimistönä antaen yksinkertaisia komentoja.

Speksit

Kortin nimiArduino® UNO R4 Minima
SKUABX00080
MikrokontrolleriRenesas RA4M1 (Arm® Cortex®-M4 with Floating Point Unit)
USBUSB-C®-ohjelmointiliitin / HID
LiittimetDigitaaliset I/O-liittimet: 14 (pins D0-D13)
Analogiset tuloportit: 6 (pins A0-A5, 14-bit)
DAC: 1 (12-bit)
PWM-liittimet: 6 (pins D3,D5,D6,D9,D10,D11)
MuutSWD-liitin
TiedonsiirtoUART: 1 (pins D0, D1)
I2C: 1 (pins A4, A5, SDA, SCL)
SPI: 1 (pins D10-D13, ICSP header)
CAN: 1 (pins D4, D5 - edellyttää ulkoista liitäntäpiiriä)
VirtaPiirin käyttöjännite: 5 V
Syöttöjännite (VIN): 6-24 V
Virta per I/O-liitin: 8 mA
KellotaajuusPääsuoritin: 48 MHz
MuistiRA4M1: 256 kB Flash, 32 kB RAM, 8 kB EEPROM
MitatLeveys: 68.85 mm
Pituus: 53.34 mm

Oppaat

Yhteistyökumppanimme hutasu.net tarjoaa mainioita suomenkielisiä oppaita peruselektroniikkaan sekä sukellusta Arduinon saloihin. Klikkaa auki ja tutustu Arduino Opas 2 – Arduino Uno R4 Minima

Linkit

Video

EAN7630049203907
Klikkaa tarkemmat tiedot
ValmistajaArduino
Valmistajan malliABX00080
Mitat68.85 x 53.34 mm
YhteensopivaArduino Uno
LiitäntäUSB-C
ProsessoriARM Cortex-M4 (RA4M1)
Kellotaajuus48MHz
Muisti RAM32KB
Muisti EEPROM8KB
Muisti FLASH256KB

Arduino ABX00080 Datasheet

Lataa (2.2M)
