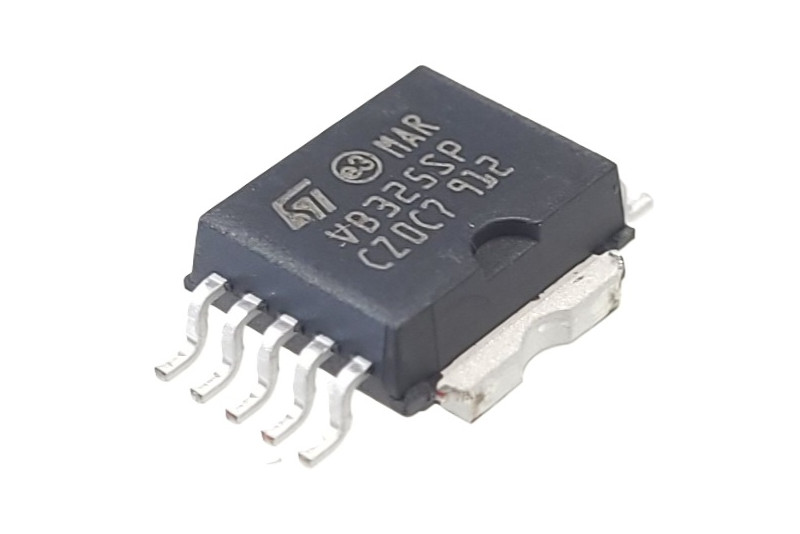

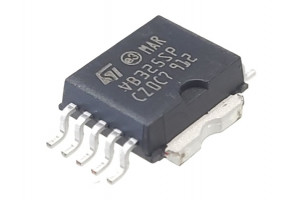

VB325SP on STMicroelectronicsin valmistama korkeajännitteinen sytytyspuolan ohjainteho-IC, joka on suunniteltu autoteollisuuden sovelluksiin. Tässä ovat sen tärkeimmät tekniset tiedot:
Keskeiset ominaisuudet
- Teknologia: VIPower™ M1-3 vertikaalisella virtauksella varustettu Darlington-teho
- Toiminto: Ohjaa sytytyspuolia elektronisissa sytytysjärjestelmissä
- Looginen tason tulo: Yhteensopiva standardien loogisten signaalien kanssa
- Enable-nasta: Mahdollistaa ulkoisen ohjauksen kytkennän estämiseksi
- Suojaus: Sisäänrakennettu kelan virranrajoitus ja kollektorijännitteen rajoitus
- Lämpösammutus: Estää ylikuumenemisen
Sähköiset ominaisuudet
- Kollektorijännite (Vcl): Sisäisesti rajoitettu 380 V:iin
- Kollektorivirta (Icl): Sisäisesti rajoitettu 10 A:iin
- Ohjausvaiheen syöttöjännite (Vcc): Enintään 7 V
- Tulovirta: enintään 100 mA
- Tehonhävikki: enintään 125 W 25 °C:ssa
- Käyttölämpötila-alue: –40 °C – +150 °C
- Pakkaus: PowerSO-10
Nastojen toiminnot
- GND (emitterin virtamaadoitus)
- Enable
- Vcc (looginen syöttöjännite)
- BD (base darlington)
- Tulo (logiikan tulokanava)
- Diagnostiikkatulo
