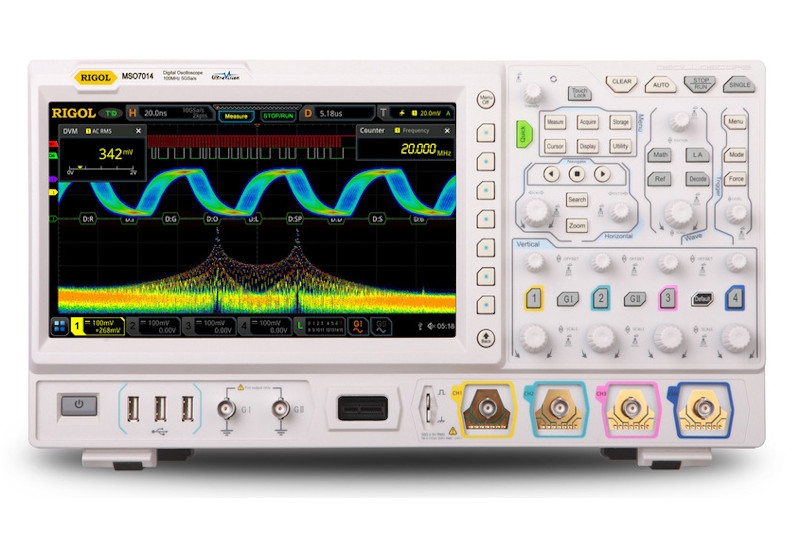

Rigol MSO7014 SEKASIGNAALISKOOPPI 100MHZ 4CH 10GSa/s

Tuotekoodi: RGMSO7014

Analoginen kaistanleveys: 100 MHz; päivitettävissä 500 MHz asti
4 analogista kanavaa (päivitettävissä), vakiona 16 digitaalista kanavaa
Jopa 10 GSa/s reaaliaikainen näytteenottotaajuus
100 Mpts (500 Mpts muistin syvyysvaihtoehto)
Korkea aaltomuotojen tallennusnopeus (jopa 600 000 wfm/s)
41 aaltomuoto-parametrin automaattimittaus; täydellinen muistin laitteistomittausfunktio
Monenlaisia sarjaprotokollan laukaisuja ja purkuja
Jopa 450 000 kehystä laitteiston reaaliaikaista ja keskeytyksetöntä aaltomuotojen tallennusta ja toistoa
Itsenäinen haku, navigointinäppäimet ja tapahtumatietokanta
Histogrammifunktio
Integroitu edistyksellinen tehoanalyysiohjelmisto (vaihtoehto)
Yhdistelee 7 itsenäistä instrumenttia yhteen, mukaan lukien digitaalinen oskilloskooppi, logiikan analysoija, spektrianalysaattori, vapaan aaltomuodon generaattori, digitaalinen jännitemittari, taajuuslaskin sekä protokolla-analysaattori
9 tuuman kapasitiivinen monikosketusnäyttö, 256-tason intensiivisyysasteikko, värikestävyyden kanssa
Useita liitäntöjä saatavilla: USB HOST ja DEVICE, LAN (LXI), HDMI, TRIG OUT ja USB-GPIB
Web Control-etähallinta

Kattavat optiot toiminnallisuuksissa ja suorituskyvyssä. Tarkemman listan löydät valmistajan sivuilta.

Malli	Kaistanleveys	Analogiset kanavat	Reaaliaikainen näytteenottotaajuus	Max. muistin syvyys	Aaltomuotojen tallennusnopeus	Digitaaliset kanavat	Vapaan aaltomuodon generaattori
MSO7054	500 MHz	4	10 GSa/s	500 Mpts (opt.)	600 000 wfms/s	16	25 MHz, 2 CH (opt.)
MSO7034	350 MHz	4	10 GSa/s	500 Mpts (opt.)	600 000 wfms/s	16	25 MHz, 2 CH (opt.)
MSO7024	200 MHz	4	10 GSa/s	500 Mpts (opt.)	600 000 wfms/s	16	25 MHz, 2 CH (opt.)
MSO7014	100 MHz	4	10 GSa/s	500 Mpts	600 000 wfms/s	16	25 MHz, 2 CH (opt.)

Klikkaa tarkemmat tiedot
Tuoteperhe	Rigol MSO7000
Valmistaja	Rigol
Valmistajan malli	MSO7014
Käyttöohjeet	englanninkielinen, suomenkielinen pyydettäessä (pdf-muodossa)
Tehdastoimitusaika	3 viikkoa
Laajennettu takuu	3 vuotta
Kanavat	4+16
Kaistanleveys	100MHz
Näytemuisti	100M
Näytteenottotaajuus	10GS/s
Näyteresoluutio	8bit
