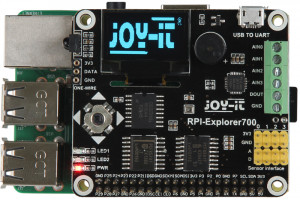

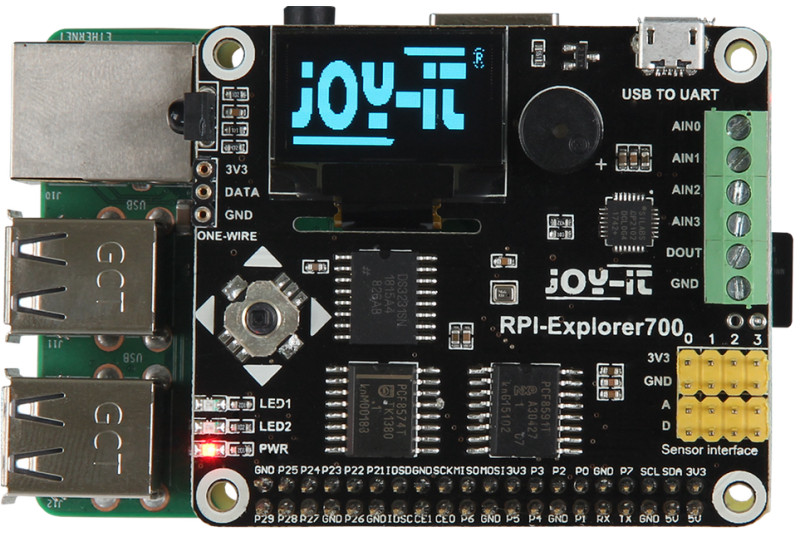

RASPBERRY PI KORTTI Explorer 700

Explorer 700 -monitoimihattu antaa monia mahdollisuuksia yhdellä piirilevyllä. Siinä on monia käyttökelpoisia liitäntöjä ja mielenkiintoisia laajennuksia:

1. 40-pinninen GPIO liitäntä jatkettuna (pitkän piikit)
2. UART sarjaliikenne: Liitä helposti UART-moduulit, kuten esimerkiksi RS232, RS485, USB UART: iin (TTL-kaapeli)
3. AD/DA IO liitännät: helppo kytkentä ruuviliitoksilla
4. 1-WIRE liitäntä: 1-WIRE väyläliitäntää varten (esimerkiksi DS18B20 lämpöanturi, myydään erikseen)
5. Anturiliitäntä: piikkirimaliitin johon digitaaliset ja analogiset anturit voidaan liittää
6. 0.96 tuumainen OLED näyttö: SSD1306 ajuripiiri, 128 x 64 pixeliä, SPI liitäntä
7. Summeri
8. USB => UART muunnin, CP2102 piiri (mini USB-Port)
9. PCF8591: 8-bit AD-muunnin, I²C liitäntä
10. BMP180: anturi ilmakehän paineelle, lämpötilalle ja korkeudelle normaalin nollan yli, I²C liitäntä
11. PCF8574: I/O piiri, I²C liitäntä
12. DS3231: tosiaikakello RTC, I²C liitäntä
13. Power LED
14. Ohjelmoitava LED
15. Joystick
16. LFN0038K IR infrapunavastaanotin (Lirc)

The Explorer 700 yhteensopivuus Raspberry Pi mallien kanssa: B+, 2B, 3B, 3B+, 4B.

Speksit

• Malli: Explorer700 Expansion Board
• Liitännät: UART, AD/DA: ruuviliitokset johtoja varten, 1-Wire, Sensor
• Näyttö: 0.96“ OLED (SSD1306, 128x64)
• Toiminnot: Pin-Header for direct plugging, Buzzer, USB to UART Converter, PCF8591 8-Bit Analog/Digital Converter, BMP280 Barometer, PCF8574 I/O Chip, DS3231 Real Time Clock, Programmable LED, Joystick, LFN0038K Infrared Receiver
• Yhteensopiva: Raspberry Pi 4B, 3B+, 3B, 2B, B+
• Mitat: 85 x 56 x 17 mm
• Paino: 30 g
• Toimitus: Explorer 700 lisäkortti, DS18B20 1-Wire lämpötila-anturi, ruuvitarvikkeet
• EAN: 4250236813332

Linkit

• RB-Explorer700 Manual English - 1,16 MB
• Explorer-700 code examples - 1,09 MB

• Preinstalled Raspberry Pi OS compatible until Raspberry Pi 4 - 11-09-2020
• Preinstalled Raspbian compatible until Raspberry Pi 4 - Python3 - 22-06-2020
