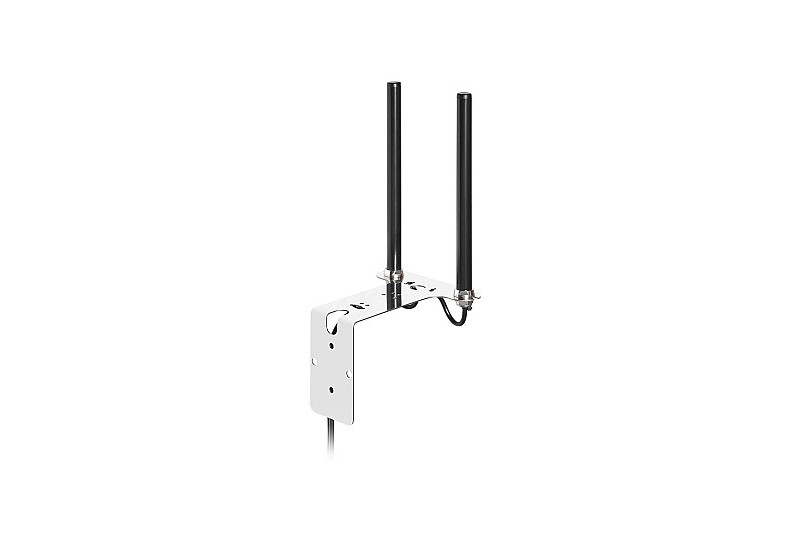

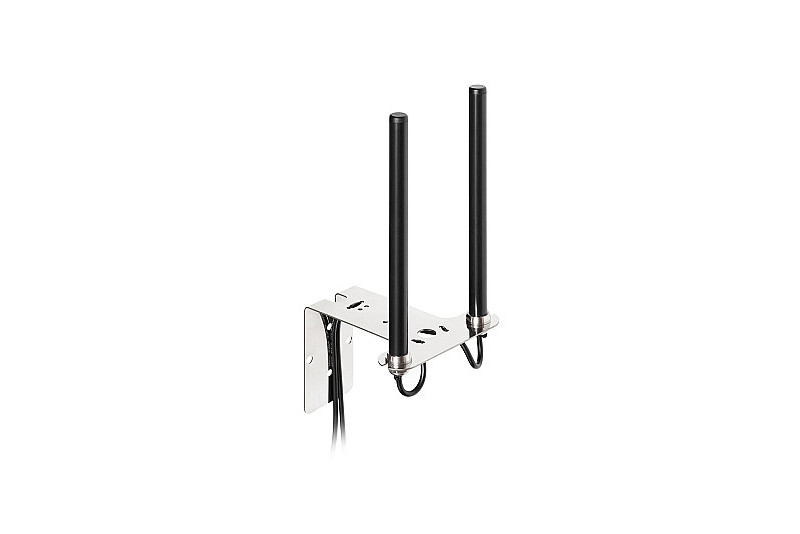

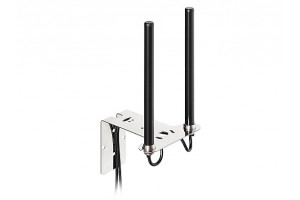

2J Antennas 2J2183Ba-B17H Twins cellural 5G/4G/3G/2G MiMo

Ominaisuudet

Huippuluokan seinäkiinnitteinen antenni suunniteltu 5GNR- ja 4G LTE -taajuuksille sekä 3G- ja 2G-mobiiliverkoille. 2J2183Ba-B17H on suorituskykyinen, maatasoriippumaton seinäkiinnitteinen antenni, joka mahdollistaa joustavat asennusvaihtoehdot erilaisiin ympäristöihin.

Kaapelit 1 ja 2 tukevat 5GNR-yhteyksiä ja kattavat seuraavat taajuusalueet:

• 617–960 MHz
• 1427–2690 MHz
• 3300–5000 MHz
• 5150–5925 MHz

Tällä antennilla on jopa 4 dBi huipputehovahvistus ja se käyttää lineaarista polarisaatiota sekä ympärisäteilevää suuntaavuutta. Antennin hyötysuhde on noin 66,6 %, mikä takaa luotettavan ja tasaisen signaalin vastaanoton.

Sovellusesimerkit

5GNR-antennia voidaan käyttää useissa sovelluksissa, jotka vaativat nopeaa tiedonsiirtoa, pientä viivettä ja luotettavaa yhteyttä 5G-verkossa. Yleisiä käyttökohteita ovat:

• "Älykaupungit": IoT-laitteet, autonomiset ajoneuvot ja muut sovellukset, jotka vaativat nopeaa yhteyttä.
• Teollisuusautomaatio: Reaaliaikainen valvonta, ohjaus ja valmistusprosessien automatisointi.
• Viihde: Verkkopelaaminen, virtuaalitodellisuus ja teräväpiirtosisällön suoratoisto.
• Liikenne: Yhdistetyt ajoneuvot, älykkäät liikennejärjestelmät ja liikenteen hallinta.
• Julkinen turvallisuus: Älykäs valvonta, hätätilanteisiin reagointi ja katastrofien hallinta – tarjoten luotettavan ja reaaliaikaisen viestinnän pelastushenkilöstölle.

Asennus / Ympäristö

Antennin seinäkiinnitys ja maatasosta riippumaton rakenne tekevät siitä ihanteellisen ahtaisiin tiloihin tai kohteisiin, joissa perinteinen maatason käyttö ei ole mahdollista. Räätälöidyt kaapeli- ja liitinvaihtoehdot mahdollistavat helpon integroinnin eri laitteisiin ja järjestelmiin. Antenni on IP67-sertifioitu, mikä takaa sen kestävyyden ja soveltuvuuden vaativiin ulko-olosuhteisiin.

Vakiokaapelin pituus on 300 cm, ja muita pituuksia on saatavilla pyynnöstä. Vakiona käytetään LL195-kaapelia, mutta myös muita vaihtoehtoja on saatavilla. Antenni on yhteensopiva useimpien RF-liittimien kanssa, ja vakiona käytetään SMA-urosliitintä.

2J2183Ba-B17H-antennin mitat ovat 325 × 135,5 × 155 mm (220 × Ø 16 mm). Toimintalämpötila-alue on -40 – +85 °C ja tuote on RoHS-yhteensopiva.

Tekniset tiedot

• Teknologiat: 5G, 4G, 3G ja 2G
• Standardit: 5GNR / 4G LTE / FirstNet / CBRS / LPWA / CAT-X / CAT-Mx / CAT-NBx / NB-IoT / 3G / 2G
• Taajuusalueet (MHz): 617–960, 1427–2690, 3300–5000, 5150–5925
• Paluuvaimennus (dB): ~-8.3, ~-13.0, ~-14.1, ~-11.9
• VSWR: ~2.4:1, ~1.8:1, ~1.7:1, ~1.9:1
• Hyötysuhde (%): ~66.6, ~62.6, ~40.6, ~32.4
• Huipputehovahvistus (dBi): ~3.9, ~4.0, ~3.9, ~3.9
• Impedanssi (Ohm): 50
• Polarisaatio: Lineaarinen
• Säteilysuuntaavuus: Ympärisäteilevä
• Maks. sisääntuloteho (W): 35
