Arduino NANO MOTOR CARRIER (ABX00041)

ARD ABX00041

Tällä hetkellä ei saatavilla

Valmistajan kotisivu

68,50 €

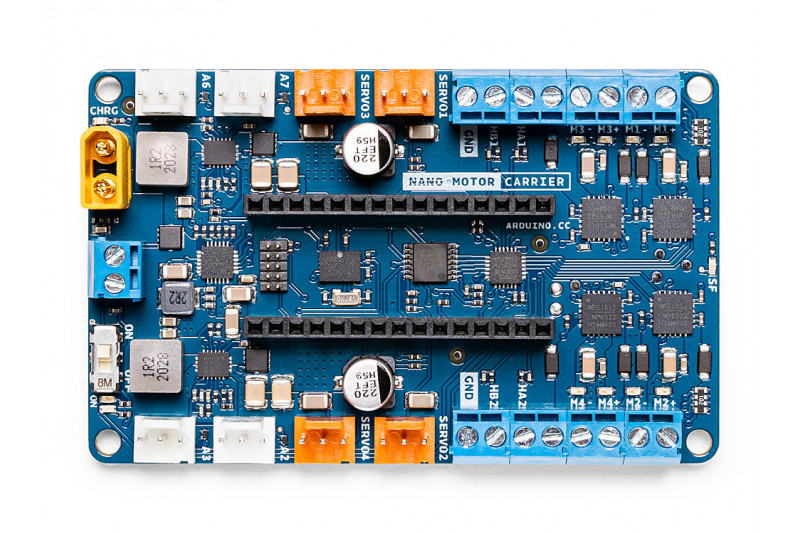

Alkuperäinen Arduino® ABX00041 - Arduino Nano Motor Carrier

Nano Motor Carrier on täydellinen lisäosa Nano 33 IoT -laudoille, sillä se laajentaa ja tehostaa niiden toimintaa.

Suunniteltu helpottamaan moottorin ohjausta, Nano Motor Carrier huolehtii moottoreiden ohjaamiseen tarvittavasta elektroniikasta, jolloin opiskelijat voivat keskittyä prototyyppien ja projektien rakentamiseen. Sitä voidaan myös käyttää muiden toimilaitteiden ja antureiden liittämiseen sarjan 3-napaisen urosliittimien avulla. Laudan ominaisuuksiin kuuluvat: laudalla oleva 9-akselinen kiihtyvyysanturi, gyroskooppi ja magneettianturi.Se sisältää akkulaturin yksikennoisille Li-ion-akuille, ja siinä on 2 porttia kvadraattorikooderin laskentaa varten.

Käyttääksesi motor carrieria, liitä se vain Nano 33 -lautaan ja kiinnitä projektiisi tarvitsemasi moottorit. Kun olet liittänyt ne, liitä USB-kaapeli Nano 33 IoT:hen. Lataa Arduino Motor Carrier -kirjasto kirjastonhallinnasta ja olet valmis aloittamaan moottoreiden ohjelmoinnin ja ohjaamisen moottoriohjainten avulla.

Kun työskentelet moottoreiden kanssa, tarvitset ulkoisen virtalähteen moottoriohjainten ja moottoreiden syöttämiseen. Voit tehdä tämän liittämällä 1 kennoisen Li-Ion-akun akkuliittimeen tai käyttämällä ulkoista virtalähdettä.

Speksit

MICROCONTROLLER

ATSAMD11 ( Arm Cortex-M0+ @48 Mhz)

MOTOR DRIVERS (X4)MP6522
MAX INPUT VOLTAGE (POWER TERMINALS)4V (1S Li-Ion Battery)
MAX OUTPUT CURRENT PER MOTOR DRIVER500 mA
MOTOR DRIVER OUTPUT VOLTAGE12V
OVER TEMPERATURE SHUTDOWN PROTECTION (FOR DC MOTOR DRIVERS)Yes
BATTERY CHARGINGYes
MAX BATTERY CHARGING CURRENT500mA (configurable)
POWER TERMINALS (CONNECTORS)XT-30 and 2POS terminal block
SERVO CONNECTOR4 terminals
ENCODER INPUTS2 ports
DC MOTOR CONTROL4 ports
3V DIGITAL/ANALOG SENSOR INPUT/OUTPUT4 ports
IMUBNO055 9axis Acc/Gyr/Mag
EAN7630049202245
Klikkaa tarkemmat tiedot
ValmistajaArduino
Valmistajan malliABX00041
YhteensopivaArduino Nano
