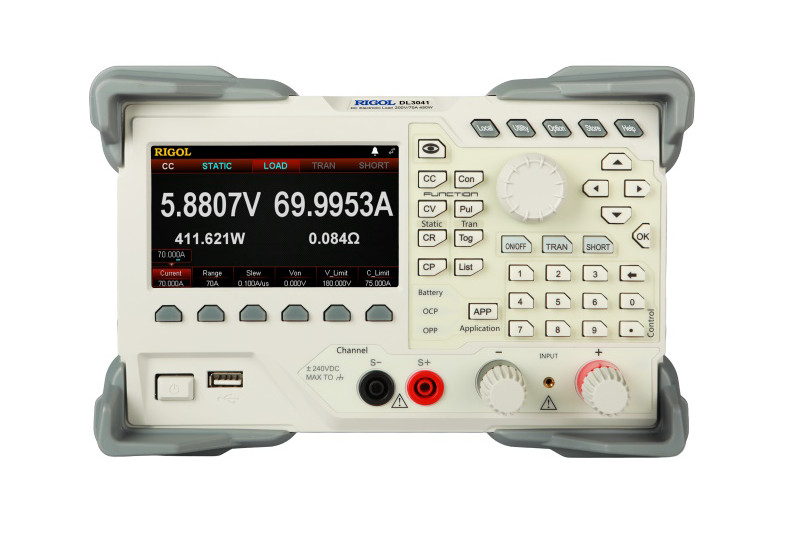

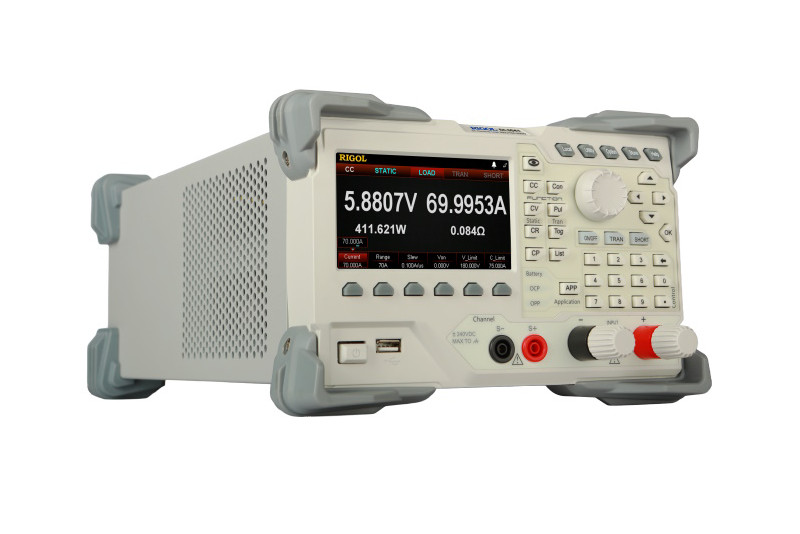

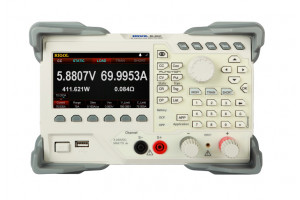

RIGOL DL3041 OHJELMOITAVA DC-KEINOKUORMA 450W 70A 30 kHz 5 A/μs

Rigol DL3041 on DL3000-sarjan tehokkain ohjelmoitava elektroninen kuorma. Se soveltuu vaativiin mittaus- ja testisovelluksiin, kuten DC-teholähteiden, akkulatureiden, DC-DC-muuttajien ja akkujen testaukseen. Korkean tehon ja laajan jännite- sekä virta-alueen ansiosta DL3041 tarjoaa joustavuutta sekä tutkimus- että tuotantoympäristöihin.

DL3041 testaa jopa 200 V jännitettä, 70 A virtaa ja 450 W kokonaistehoa. Dynaaminen vaste yltää 30 kHz:iin ja virrannousunopeus jopa 5 A/μs, mikä mahdollistaa tarkat transienttitestit ja nopean kuormituksen vaihtelun.

Laite tukee useita toimintatiloja, kuten vakiojännite (CV), vakiovirta (CC), vakiovastus (CR) ja vakioteho (CP), sekä dynaamisia tiloja ja mukautettavia kuormitusprofiileja (jopa 512 askelta). Sisäänrakennetut suojaustoiminnot (OVP, OCP, OPP, OTP, Reverse Voltage) takaavat turvallisen käytön kaikissa olosuhteissa.

DL3041 tarjoaa selkeän 4,3 tuuman värinäytön ja etäohjausmahdollisuudet RS232-, USB- ja LAN-liitäntöjen kautta. Valinnaisena on saatavilla digitaalinen liipaisu ja USB-GPIB-ohjaus.

Ominaisuudet

• Yksi sisääntulo, maks. 200 V DC / 70 A, kokonaisteho 450 W
• Minimijännite: 1.5 V @ 70 A
• 4,3 tuuman TFT-näyttö
• Dynaaminen kuormitus jopa 30 kHz
• Virrannousunopeus jopa 5 A/μs (>5 V, resoluutio 0.001 A/μs)
• Minimilukutarkkuus: 0.1 mV, 0.1 mA
• Kuormitustilat: Vakiovirta (CC), vakiojännite (CV), vakiovastus (CR), vakioteho (CP)
• Dynaamiset tilat: jatkuva, pulssi, vaihtotila (max. 512 askelta)
• Liitännät: RS232, USB, LAN (optio), digitaalinen IO liipaisu (optio), USB-GPIB (optio)
• Suojaustoiminnot: OVP, OCP, OPP, OTP, Reverse Voltage

Toimitukseen sisältyy

• DL3041 elektroninen ohjelmoitava DC-kuorma
• Virtajohto
• USB-kaapeli
• Pikaopas englanniksi
• Varasulakkeet
• Magnettinen liitäntäterminaalin suojus

Linkit

• DL3000 Pikaohje (englanniksi)
• DL3000 Käyttöohje (englanniksi)
• DL3000 Datalehti (englanniksi)
• DL3000 Ohjelmointiopas (englanniksi)
