Rigol MHO934 OSKILLOSKOOPPI 350MHz 4ch

RGMHO934

Toimitusmyyntinä

Valmistajan kotisivu

1 027,85 €

Rigol MHO934 – Kompakti 12-bittinen oskilloskooppi, jossa 350 MHz kaistanleveys, 4 GSa/s näytteenotto ja 4+16 kanavaa. Tukee useita sarjaväyliä mm. UART, I²C, SPI, CAN ja LIN.

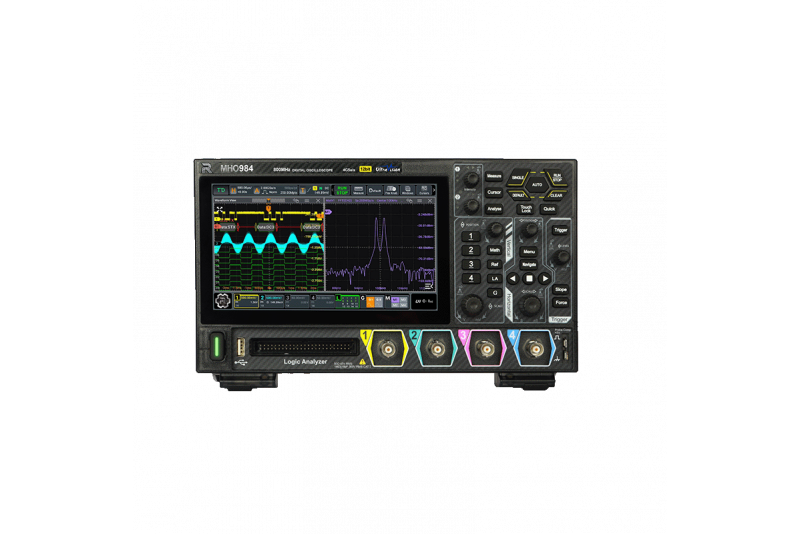

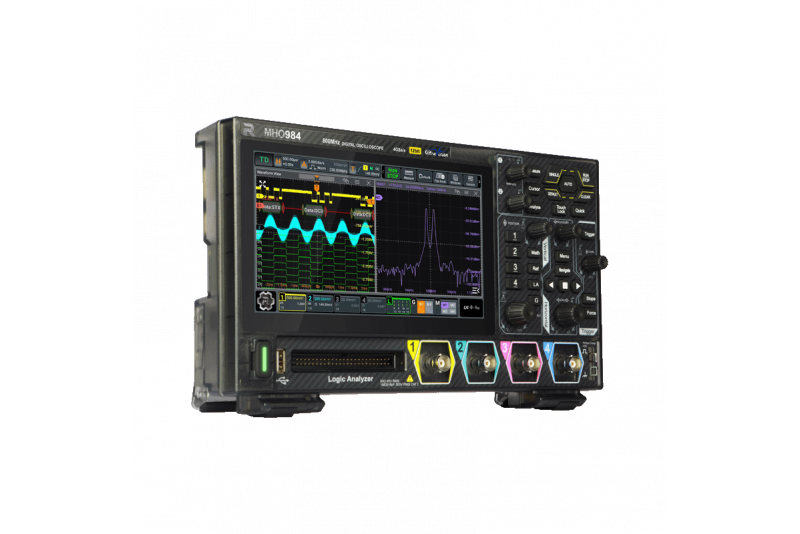

Rigol MHO934 on MHO900-sarjan kompakti, mutta erittäin suorituskykyinen 12-bittinen digitaali­oskilloskooppi, joka tarjoaa 350 MHz kaistanleveyden, 4 analogista ja 16 digitaalista kanavaa (PLA2216-logiikkaprobe optio) sekä jopa 4 GSa/s reaaliaikaisen näytteenottotaajuuden. Se on erinomainen valinta tuotekehitykseen, opetukseen ja tutkimukseen, joissa tarkkuus, monipuolisuus ja edullinen hinta ovat keskeisiä.

Laite perustuu tehokkaaseen kuusiytimiseen ARM Cortex-A72 -prosessoriin ja Android-käyttöjärjestelmään, jotka takaavat nopean vasteen ja sujuvan käyttöliittymän. Sisäinen 4 Gt RAM-muisti ja 32 Gt ei-haihtuva tallennustila mahdollistavat suuren määrän mittaustietoja, ja tiedot on helppo tallentaa ja siirtää USB- tai LAN-yhteyden kautta. Web Control -ominaisuuden avulla oskilloskooppia voi ohjata selaimella syöttämällä laitteen IP-osoitteen.

MHO934 tukee laajaa valikoimaa sarjaväyläprotokollia: UART, I²C, SPI, CAN ja LIN tulevat vakiona, ja lisäoptioina tarjolla ovat CAN-FD, FlexRay, I²S ja MIL-STD-1553B. Neljä erilaista protokollaa voidaan dekoodata ja esittää yhtä aikaa, mikä tekee monikanavaisesta analyysistä huomattavasti tehokkaampaa. Käyttäjä voi valita lähteen analogisista (CH1–CH4) tai digitaalisista (D0–D15) kanavista, ja dekoodaus voidaan suorittaa jopa 20 Mb/s nopeudella. Tämä tekee laitteesta erinomaisen työkalun sulautettujen järjestelmien ja esimerkiksi autoelektroniikan, tai muun sulautetun järjestelmän kehitykseen, tai korjaukseen.

7 tuuman monikosketusnäyttö (1024×600) tarjoaa selkeän ja dynaamisen kuvan, ja digitaalinen fosforinäyttö esittää signaalit 256 intensiteettitasolla. Käyttökokemusta täydentää uusi “Flex Knob” -ohjaus, joka mahdollistaa tarkan ja nopean säätämisen. Näyttö tukee persistenssin hallintaa (100 ms – 10 s) sekä kirkkaudensäädön 256-portaista asteikkoa. HDMI-liitäntä mahdollistaa ulkoisen näytön tai projektorin kytkemisen.

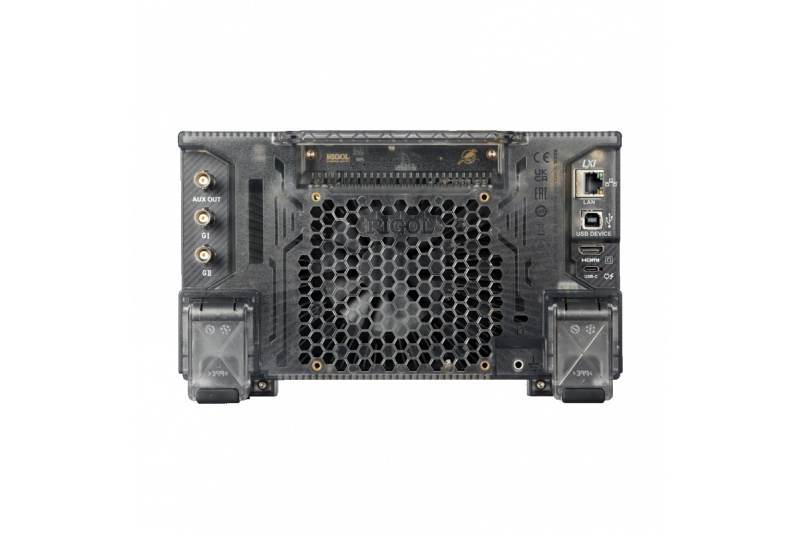

I/O-liitännät ovat kattavat: edestä löytyvä USB Host (500 mA), takana USB Device, LAN (LXI-yhteensopiva), HDMI, Trig Out ja Pass/Fail -lähtö. Lisäksi laitteessa on AFG OUT ja AUX OUT BNC-liitännät, joilla voidaan tuottaa käyttäjän määrittelemiä pulssisignaaleja, sekä Probe Compensation -lähtö (1 kHz, 3 Vpp). Käyttäjä voi näin helposti testata ja kalibroida antureita ja kaapeleita ilman erillisiä instrumentteja.

Ominaisuudet

  • Kaistanleveys: 350 MHz
  • 4 analogista + 16 digitaalista kanavaa (optio)
  • Reaaliaikainen näytteenotto: jopa 4 GSa/s
  • Muisti: 100 Mpts (optio 500 Mpts)
  • 12-bittinen resoluutio ja erittäin matala kohina
  • 1 000 000 wfms/s tallennusnopeus (fast record -tila)
  • Sarjaväyläanalyysi: UART, I²C, SPI, CAN, LIN, CAN-FD, FlexRay, I²S, MIL-STD-1553B
  • 7" kosketusnäyttö, 256-tason intensiteettiasteikko
  • USB, LAN, HDMI, AFG OUT ja AUX OUT -liitännät
  • Android-käyttöjärjestelmä, 6-ytiminen prosessori ja 32 Gt sisäinen muisti

Rigol MHO900 Sarjan Oskilloskooppien Vertailutaulukko

MalliKaistanleveysAFGAnalogiset kanavatNäytteenottotaajuusMuistiResoluutio
MHO934350 MHzOptio 2-kan. 50 MHz4 + 16 dig.4 GSa/s100–500 Mpts12 bittiä
MHO954500 MHzOptio 2-kan. 50 MHz4 + 16 dig.4 GSa/s100–500 Mpts12 bittiä
MHO984800 MHzOptio 2-kan. 100 MHz4 + 16 dig.4 GSa/s100–500 Mpts12 bittiä

Toimitus sisältää

  • Rigol MHO934 oskilloskooppi
  • Virtajohto
  • USB-kaapeli
  • Pikakäyttöopas
  • 4 x passiivinen mittapää (RP3500A, 500 MHz)

Käyttöoppaat

Klikkaa tarkemmat tiedot
TuoteperheRigol MHO900
ValmistajaRigol
Valmistajan malliMHO934
Käyttöohjeetenglanninkielinen, suomenkielinen pyydettäessä (pdf-muodossa)
Tehdastoimitusaika3 viikkoa
Mitat265 x 161 x 77 mm
Paino1,6kg
Laajennettu takuu3 vuotta
Kanavat4+16
Resoluutio1024x600
Kaistanleveys350MHz
VerkkoliitännätEthernet
Näytemuisti100M
Näytteenottotaajuus4GS/s
Näyteresoluutio12bit
