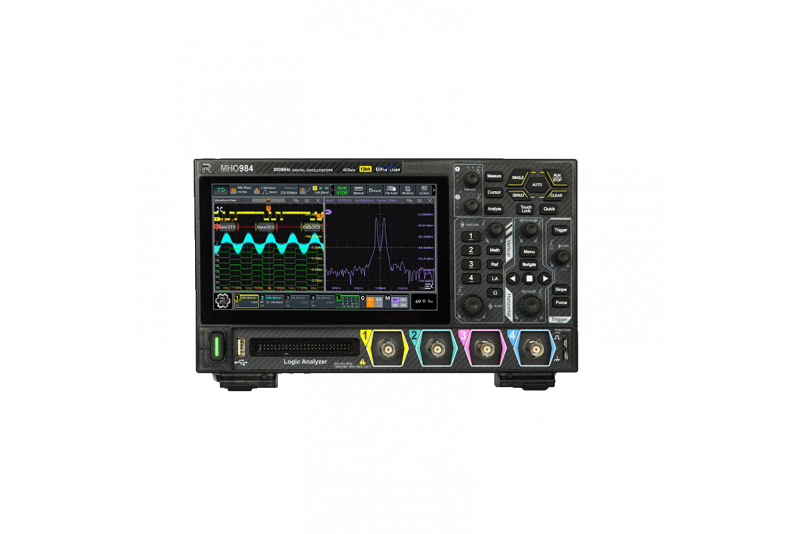

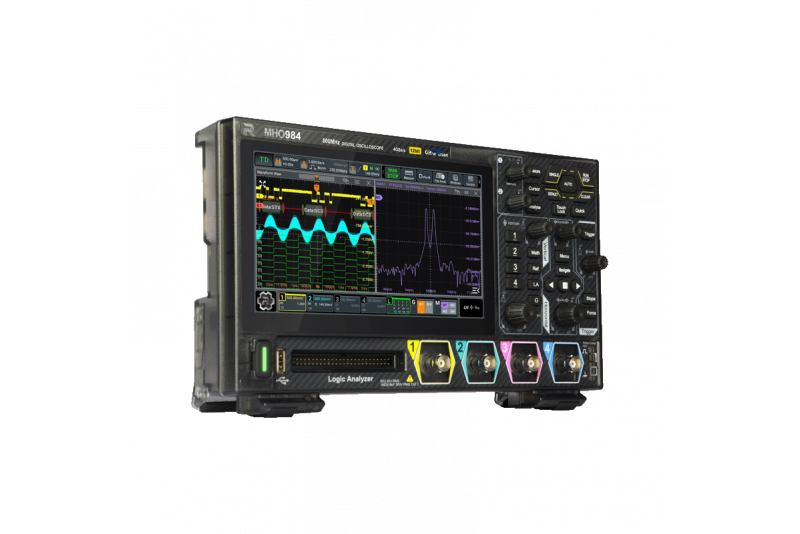

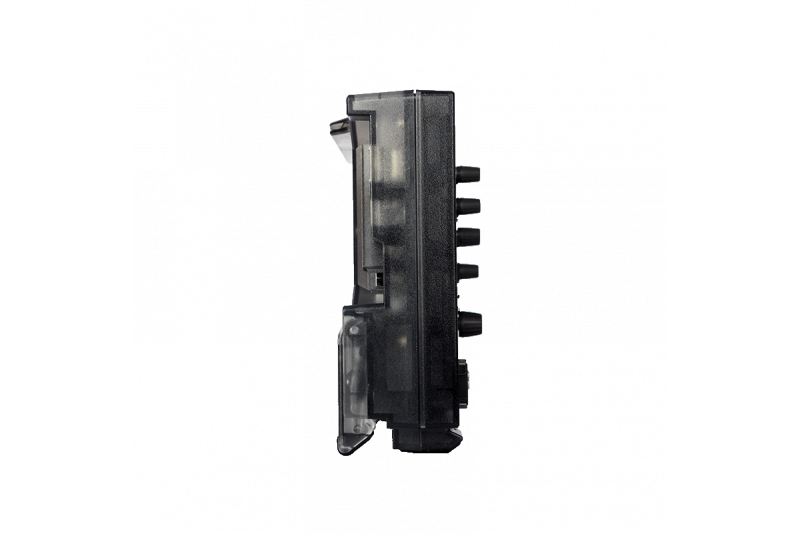

Rigol MHO954 OSKILLOSKOOPPI 500MHz 4ch

RGMHO954

Toimitusmyyntinä

Valmistajan kotisivu

1 153,35 €

Rigol MHO954 – Kompakti 12-bittinen oskilloskooppi, jossa 500 MHz kaistanleveys, 4 GSa/s näytteenotto ja 4+16 kanavaa. Tukee useita sarjaväyliä mm. UART, I²C, SPI, CAN ja LIN.

Rigol MHO954 tarjoaa 500 MHz kaistanleveyden ja 4 GSa/s reaaliaikaisen näytteenottotaajuuden. Tämä 12-bittinen oskilloskooppi hyödyntää samaa tehokasta Cortex-A72-prosessoria ja Android-käyttöjärjestelmää kuin sarjan muut mallit, mutta tuo mukanaan lisää suorituskykyä ja syvyyttä mittaussignaaleihin. Se soveltuu erityisen hyvin analogisten ja digitaalisten järjestelmien rinnakkaiseen tarkasteluun, ja se tukee samanaikaista dekoodausta neljälle protokollalle.

MHO954:n sarjaliikenneominaisuudet ovat laajat: vakiona UART, I²C, SPI, CAN ja LIN; optioina CAN-FD, FlexRay, I²S ja MIL-STD-1553B. Tuki ulottuu jopa 20 Mb/s nopeuksiin ja mahdollistaa käyttäjän määrittelemät kellosignaalit ja automaattiset asetukset. Lisäksi dekoodaus voidaan suorittaa sekä analogisista että digitaalisista lähteistä, mikä tekee laitteesta erinomaisen valinnan monitasoisiin sulautettuihin sovelluksiin ja ajoneuvoelektroniikan testaukseen.

Laite tukee valinnaista 2-kanavaista 50 MHz funktio- ja mielivaltaisen aaltomuodon generaattoria (AFG), jolla voidaan tuottaa testisignaaleja ja suorittaa Bode-plottauksia (10 Hz – 30 MHz). Tallennuskapasiteetti on 100 Mpts (optio 500 Mpts), ja aaltomuotoja voidaan tallentaa jopa 500 000 peräkkäisenä kehyksenä ilman katkoksia. Tällainen jatkuva tallennus tekee laitteen käytöstä luotettavaa pitkissä mittaussessioissa.

Käyttöliittymä on selkeä ja moderni: 7 tuuman kapasitiivinen näyttö tukee monikosketusta, ja digitaalinen fosforinäyttö piirtää signaalit 256 intensiteettitasolla. Käyttäjä voi hallita persistenssiä (100 ms – 10 s) ja hyödyntää HDMI-lähtöä suuremman näytön kytkentään. Flex Knob ja Android-pohjainen käyttölogiikka tekevät operoinnista intuitiivista ja nopeaa.

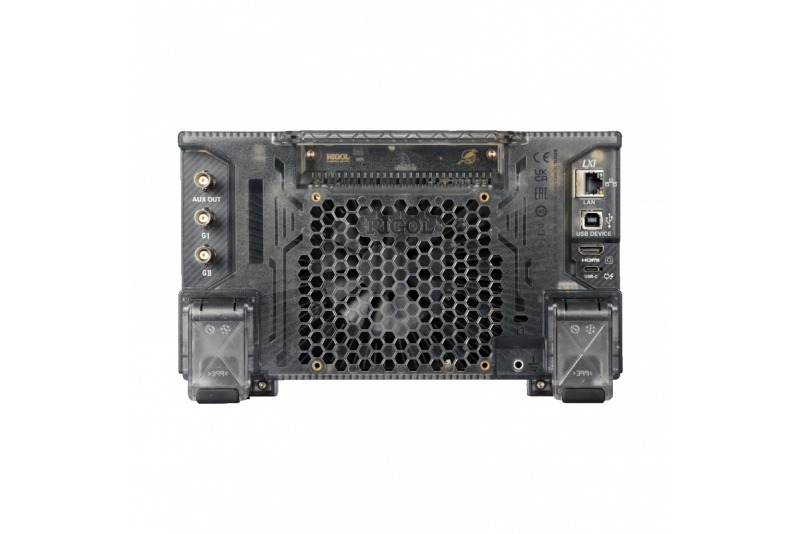

I/O-liitännät sisältävät etupaneelin USB Hostin (500 mA), takapaneelin USB Device -portin, LAN-liitännän (LXI-yhteensopiva), HDMI:n, AUX OUT -liitännän sekä AFG OUT -ulostulot. Lisäksi Probe Compensation -lähtö (1 kHz, 0–3 Vpp) helpottaa mittauskanavien kalibrointia. Pass/Fail- ja Trig Out -lähtöjen avulla käyttäjä voi ohjata ulkoisia laitteita automaattisesti mittaustapahtumien perusteella.

Ominaisuudet

  • Kaistanleveys: 500 MHz
  • Reaaliaikainen näytteenotto: jopa 4 GSa/s
  • 12-bittinen resoluutio ja 100–500 Mpts muisti
  • AFG: 2-kanavainen, 50 MHz (optio)
  • Sarjaväyläanalyysi: UART, I²C, SPI, CAN, LIN, CAN-FD, FlexRay, I²S, MIL-STD-1553B
  • 1 000 000 wfms/s tallennusnopeus, 500 000 kehystä tallennuksessa
  • 7" kosketusnäyttö, HDMI-lähtö, Web Control -tuki
  • 6-ytiminen Cortex-A72, 4 Gt RAM, Android OS
  • 256-tason fosforinäyttö, säädettävä persistenssi

Rigol MHO900 Sarjan Oskilloskooppien Vertailutaulukko

MalliKaistanleveysAFGAnalogiset kanavatNäytteenottotaajuusMuistiResoluutio
MHO934350 MHzOptio 2-kan. 50 MHz4 + 16 dig.4 GSa/s100–500 Mpts12 bittiä
MHO954500 MHzOptio 2-kan. 50 MHz4 + 16 dig.4 GSa/s100–500 Mpts12 bittiä
MHO984800 MHzOptio 2-kan. 100 MHz4 + 16 dig.4 GSa/s100–500 Mpts12 bittiä

Toimitus sisältää

  • Rigol MHO954 oskilloskooppi
  • Virtajohto
  • USB-kaapeli
  • Pikakäyttöopas
  • 4 x passiivinen mittapää (RP3500A, 500 MHz)

Käyttöoppaat

Klikkaa tarkemmat tiedot
TuoteperheRigol MHO900
ValmistajaRigol
Valmistajan malliMHO954
Käyttöohjeetenglanninkielinen, suomenkielinen pyydettäessä (pdf-muodossa)
Tehdastoimitusaika3 viikkoa
Mitat265 x 161 x 77 mm
Paino1,6kg
Laajennettu takuu3 vuotta
Kanavat4+16
Resoluutio1024x600
Kaistanleveys500MHz
VerkkoliitännätEthernet
Näytemuisti100M
Näytteenottotaajuus4GS/s
Näyteresoluutio12bit
