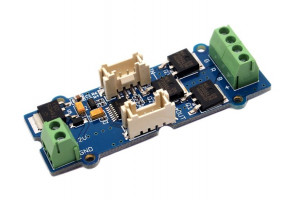

Grove LED Strip Driver

TUOTETIEDOT

LED-nauhan ohjain, jossa on 4-napainen Grove-liitäntä, tarjoaa helpon yhteyden standardi Arduino-laitteeseesi tai Seeed Stalker -laitteeseen. Se voi auttaa sinua säätämään yksivärisen LED-nauhan kirkkautta sekä RGB LED -nauhan väriä ja kirkkautta Arduino- tai Seeeduino-laitteen avulla.

Siinä on 2 liitintä ja 2 Grove-liitäntää. LED-nauhan virta tulee 2-napaisen liittimen kautta. LED:n ohjausjännitteet tulevat 4-napaisen liittimen kautta. 2 Grove-liitäntää on merkitty "IN" (ohjausdatan syöttö) ja "OUT" (ohjausdata, joka jaetaan seuraavan nauhaohjaimen kanssa).

Se voi ohjata LED-nauhaa, joka on 1–2 metriä pitkä 9 V:lla ja 1–5 metriä pitkä 12 V:lla. Ohjain yhdessä värikkäiden LED-nauhojen kanssa voi luoda upean efektin sisä- tai ulkokäyttöön.

Ominaisuudet

• Grove-yhteensopiva liitäntä
• Voidaan ketjuttaa suurempaa näyttöä varten
• Parhaat tulokset saavutetaan 5 metriä lyhyemmillä LED-nauhoilla
• Antaa PWM-signaaleja
• 256 harmaasävyä voidaan säätää ohjelmallisesti
• Yhteensopiva Arduino- ja MEGA-laitteiden kanssa
• Ruuviliittimet (virtasyöttö ja ohjaussignaalin ulostulo)

Tekniset tiedot

Osa luettelo

Linkit

• Wiki Grove - LED-nauhan ohjain
• Grove-valintasivu

• Kaavio V1.2 PDF-muodossa
• Suli-kirjasto
• LED-nauhan ohjaimen kirjasto
• LED-nauhan ohjaimen Eagle-tiedostot V1.2
• N-MOSFET DMN3016
