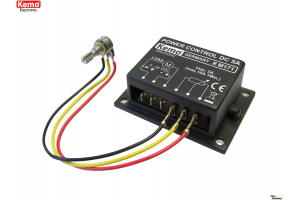

PWM TEHO-OHJAIN 9-28VDC 10A Näytä suurempana
Edellinen Seuraava

PWM TEHO-OHJAIN 9-28VDC 10A

KEMO M171

4 kappaletta

Varastossa

Valmistajan kotisivu

41,10 €

Kemo M171 - PWM teho-ohjain DC-moottoreiden ja teholedien ohjaukseen. Virranantokyky maks. 10A.

Ominaisuudet

  • PWM tehon säätö tapahtuu potentiometrillä tai 0-5V ohjausjännitteellä
  • Helppoa nopeudensäätöä akkukäyttöisille moottoreille tai himmennystä 12V ledinauhoille
  • Alle 5A kuormille ilman lisäjäähdytystä
  • Liitännät 6,3mm lattaliittimin

Tutustu asennusohjeisiin huolellisesti. Varmista riittävä jäähdytys.

Animaatio

Tekniset tiedot

Käyttöjännite

9 - 28 V/DC

Maks. virranantokyky

5 A or 10 A (jos moduuli on liitetty jäähdytyselementtiin)

PWM Duty Cycle -alue

n. < 5% to > 95%

Ohjaustapa

PWM pulssinleveysmodulaatio taajuusalueella 10 kHz - 20 kHz

Potentiometri

4,7 kOhm lineaari (mukana)

Sopivat kuormat

DC-moottorit, hehkulamput, halogeenilamput, lämmitysvastukset, LEDit suojavastuksilla.
Jokaiselle kuormatyypille sama 10A maksimi.

Mitat

n. 87 x 60 x 33 mm (alustan mitta mukana)

Asennusohje

Käytä aina sulaketta Kemo M171 ja akun välissä, älä kytke suoraan akun napoihin. Suositeltava sulake 10A.

Mikäli tuote kuumenee käytössä, pitää sille järjestää riittävä jäähdytys. Lämpö johdetaan pois laitteen takaosan alumiinipinnan kautta. Asenna se jäähdytyselementtiä tai muuta metallipintaa vasten. Käytä piitahnaa lämmönsiirron maksimoimiseksi. Ole varovainen kiinnityksessä, ettei laite ei pääse vääntymään millään muotoa. Käytä neljää M3 metalliruuvia. Älä poraa isompia kiinnitysreikiä tai tee muita modifikaatioita. Huolehdi että jäähdytys on riittävä.

Video

EAN4024028031712
Klikkaa tarkemmat tiedot
ValmistajaKemo Electronic
Valmistajan malliM171
Mitat87 x 60 x 33 mm

Datasheet KEMO M171

Lataa (291.7k)
