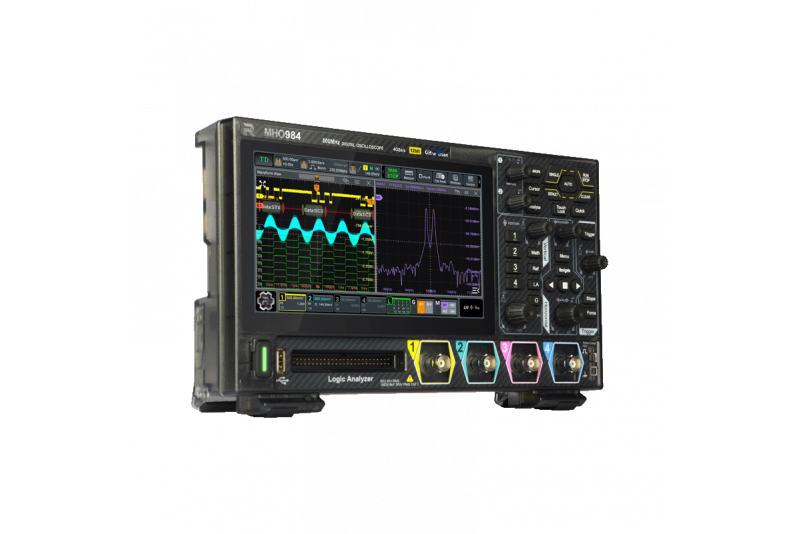

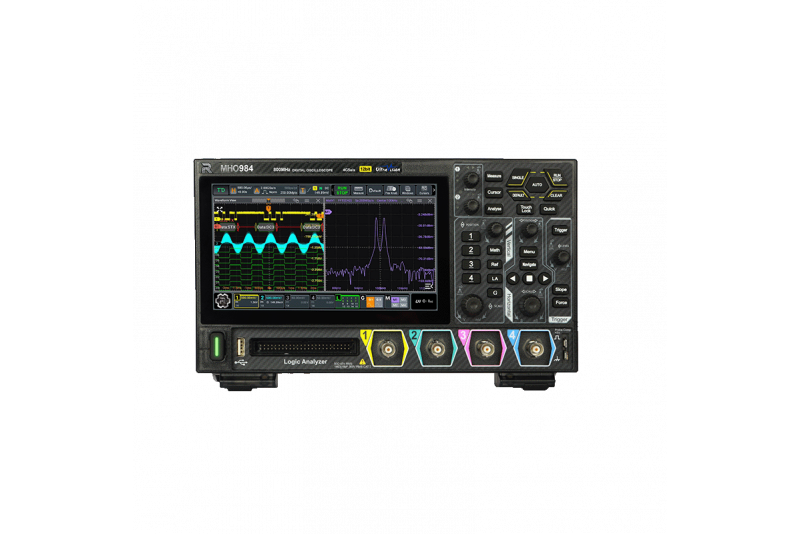

Rigol MHO984 OSKILLOSKOOPPI 800MHz 4ch

RGMHO984

Toimitusmyyntinä

Valmistajan kotisivu

1 266,30 €

Rigol MHO984 – On sarjansa lippulaivamalli. 800 MHz kaistanleveys, 4 GSa/s, 12 bitin tarkkuus ja jopa 500 Mpts muisti ja 4+16 kanavaa. Tukee useita sarjaväyliä mm. UART, I²C, SPI, CAN ja LIN.

Rigol MHO984 on MHO900-sarjan huippumalli, joka tarjoaa 800 MHz kaistanleveyden, 4 GSa/s reaaliaikaisen näytteenottotaajuuden ja 12-bittisen resoluution – yhdistelmä, joka tuo laboratorioon huipputason mittatarkkuutta ja monipuolisuutta. Laitteessa yhdistyvät korkea kaistanleveys, nopea muisti (500 Mpts optio) ja erittäin matala kohinataso, mikä tekee siitä täydellisen työkalun nopeiden digitaalisten ja RF-signaalien tutkimiseen.

MHO984 tukee samanaikaisesti neljää analogista ja 16 digitaalista kanavaa (PLA2216-logiikkaprobe optio). Käyttäjä voi tehdä sarjaväyläanalyysin UART-, SPI-, I²C-, CAN-, LIN- ja jopa CAN-FD-, FlexRay-, I²S- ja MIL-STD-1553B -protokollille. Laite pystyy dekoodaamaan jopa neljää väylätyyppiä rinnakkain, ja dekoodaus toimii sekä analogisissa että digitaalisissa lähteissä, jopa 20 Mb/s nopeudella. Tämä tekee MHO984:stä monipuolisen työkalun esimerkiksi autoelektroniikan, teollisuuden ohjausjärjestelmien ja korkean taajuuden suunnitteluprojekteihin.

AFG-toiminto (optio, 2-kanavainen 100 MHz, 1 GSa/s) mahdollistaa testisignaalien generoinnin ja Bode-plottauksen suoraan laitteesta (10 Hz – 30 MHz). Tämä tekee järjestelmävasteen analysoinnista nopeaa ilman erillisiä generaattoreita. Lisäksi histogrammi- ja digitaalisen signaalianalyysin työkalut antavat syvällistä tietoa signaalin rakenteesta ja vaihtelusta.

Käyttöliittymä perustuu Androidiin, ja kuusiytiminen Cortex-A72-prosessori (1.8 GHz) yhdessä 4 Gt RAM-muistin kanssa varmistaa sujuvan käytön. 7 tuuman kosketusnäyttö esittää signaalit 256-tason intensiteettiasteikolla ja tukee eleohjausta. Käyttäjä voi säätää persistenssiä, vaihtaa kirkkaustasoja ja hyödyntää HDMI-liitäntää laajennettuun näyttöön. Näytön tarkkuus (1024×600) ja kirkas fosforiväritys tekevät pientenkin yksityiskohtien seuraamisesta helppoa.

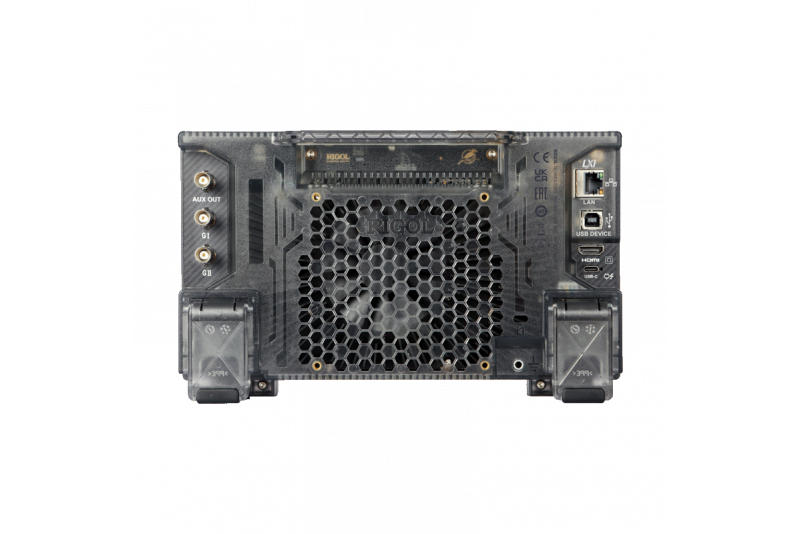

I/O-liitännät sisältävät USB Hostin ja Devicen, LAN-portin (LXI), HDMI:n, AFG OUT -lähdöt, AUX OUT -portin, Pass/Fail- ja Trig Out -signaalit sekä Probe Compensation -lähdön. Käyttäjä voi ohjata ulkoisia laitteita mittaustapahtumien perusteella, suorittaa etäohjauksen Web Controlin kautta tai tallentaa mittausdatan sisäiseen 32 Gt muistiin.

Ominaisuudet

  • Kaistanleveys: 800 MHz
  • 4 analogista + 16 digitaalista kanavaa (optio)
  • Reaaliaikainen näytteenotto: 4 GSa/s
  • Muisti: 100 Mpts (optio 500 Mpts)
  • 12-bittinen resoluutio, erittäin matala kohina
  • 1 000 000 wfms/s tallennusnopeus
  • AFG: 2-kan. 100 MHz, Bode-plottaus (optio)
  • Sarjaväylät: UART, SPI, I²C, CAN, LIN, CAN-FD, FlexRay, I²S, MIL-STD-1553B
  • 7" kosketusnäyttö, HDMI-lähtö ja Web Control -tuki
  • Android OS, Cortex-A72, 4 Gt RAM, 32 Gt tallennustila

Rigol MHO900 Sarjan Oskilloskooppien Vertailutaulukko

MalliKaistanleveysAFGAnalogiset kanavatNäytteenottotaajuusMuistiResoluutio
MHO934350 MHzOptio 2-kan. 50 MHz4 + 16 dig.4 GSa/s100–500 Mpts12 bittiä
MHO954500 MHzOptio 2-kan. 50 MHz4 + 16 dig.4 GSa/s100–500 Mpts12 bittiä
MHO984800 MHzOptio 2-kan. 100 MHz4 + 16 dig.4 GSa/s100–500 Mpts12 bittiä

Toimitus sisältää

  • Rigol MHO984 oskilloskooppi
  • Virtajohto
  • USB-kaapeli
  • Pikakäyttöopas
  • 4 x passiivinen mittapää (RP3500A, 500 MHz)

Käyttöoppaat

Klikkaa tarkemmat tiedot
TuoteperheRigol MHO900
ValmistajaRigol
Valmistajan malliMHO984
Käyttöohjeetenglanninkielinen, suomenkielinen pyydettäessä (pdf-muodossa)
Tehdastoimitusaika3 viikkoa
Mitat265 x 161 x 77 mm
Paino1,6kg
Laajennettu takuu3 vuotta
Kanavat4+16
Resoluutio1024x600
Kaistanleveys800MHz
VerkkoliitännätEthernet
Näytemuisti100M
Näytteenottotaajuus4GS/s
Näyteresoluutio12bit
